Funcionamiento del panel de control MTP35X
El panel de control MTP35X tiene una pantalla LCD TFT de 7”. El panel de control MTP35X incluye, por ejemplo, canales de memoria, Weld Assist, una opción para procesos de soldadura más personalizados y gráficos de asistencia.
Controles:
La perilla de control se puede girar y usar como un botón para seleccionar funciones y elementos en la pantalla. Además de la perilla de control, hay dos botones de función justo debajo de la pantalla en ambos lados de la perilla de control.
_400x440.png)

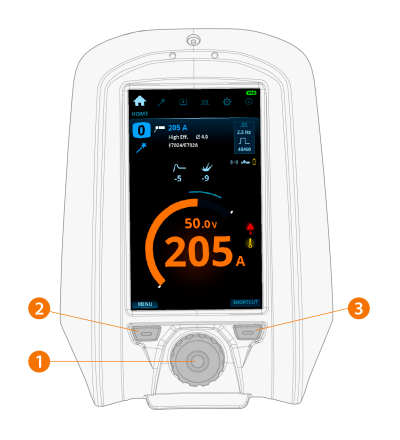

1. Perilla de control y botón de perilla de control
|
•
|
En la vista de inicio, al girar esta perilla se ajusta la corriente de soldadura (A) |
|
•
|
En otras vistas, al girar esta perilla se cambian los parámetros ajustables y se ajusta el valor del parámetro seleccionado |
|
•
|
La perilla de control también funciona como un botón pulsador, cuando la luz verde está encendida en el centro de la perilla |
|
•
|
Se utiliza para navegar por las vistas y selecciones del panel de control. |
2. Botón de Menú (botón de función izquierdo)
|
•
|
Se utiliza para acceder al menú vistas |
|
•
|
Con ciertas configuraciones y funciones del panel de control, este también actúa como botón de «retroceder» o «cancelar». |
3. Botón de función personalizado (botón de función derecho)
|
•
|
Este botón se puede utilizar como acceso directo programable por el usuario |
|
•
|
Con ciertas configuraciones y funciones del panel de control, este también actúa como botón de «retroceder» o «cancelar». |
|
El panel de control MTP35X muestra notificaciones, advertencias y mensajes de error con información adicional directamente en la pantalla. Consulte también la Resolución de problemas sección de este manual para obtener más información sobre cómo resolver situaciones de error. |
Vistas del panel de control:
Para navegar entre las diferentes vistas del panel de control:
|
1.
|
Pulse el botón de menú (2). |
|
2.
|
Vaya a la vista deseada girando la perilla de control (1). |
|
3.
|
Seleccione la vista presionando la perilla (1). |
| Consejo: Puede cambiar entre la vista de inicio y la vista utilizada anteriormente manteniendo presionado el botón de menú (2). |
