Montering

Må ikke sluttes til elnettet, før monteringen er færdig.
Udstyret må ikke modificeres på nogen måde med undtagelse af de ændringer og justeringer, der beskrives i producentens vejledning.
Beskyt udstyret mod regn og direkte sollys.

Før montering og brug

• Kontroller, at udstyret overholder de lokale og nationale sikkerhedskrav for installation og brug af højspændingsenheder.
• Tjek pakkernes indhold, og tjek, at delene ikke er beskadiget.
• Bemærk, at der også skal være en tilgængelig trykluftforsyning.

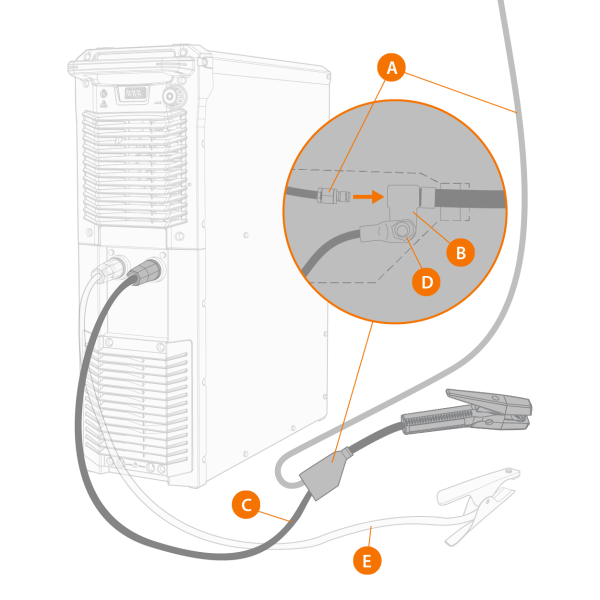

Udstyrsdele og tilslutninger

Udstyret til GT4000 BL-fugebrænderen til fugning består af:

1. Tilslut trykluftslangen (A) til fugebrænderen.

>>  Trykluftforsyningen sker ved hjælp af en lufttilførselsslange med 3/8« NPT-stik. Den tilsluttes til brænderens luft-/strømtilslutning (B). Luftventilen på fugebrænderen gør det muligt for operatøren at styre luftstrømmen efter behov.

2. Tilslut brænderkablet (C) enten til det positive (+) eller negative (-) DIX-stik på strømkilden.

>>  Brænderkablet (C) er fastgjort til brænderens luft-/strømstik (B) med en bolt og møtrik (D).

3. Tilslut returkablet (E) enten til det positive (+) eller negative (-) DIX-stik på strømkilden og til arbejdsemnet.

>>  Slut returkabelklemmen direkte til arbejdsemnet, så kontaktoverfladen maksimeres. Tilslutningspunktet skal være umalet og fri for glødeskaller.

Returkablet og trykluftforsyningen og -slangen er nødvendige til kulbuefugning, men de skal købes separat.
Brug aldrig ilt i trykluftforsyningen.

Valg af polaritet for fugning

Fugebrænderkablet sluttes til strømkildens DIX-stik. Kablet sluttes enten til strømkildens positive (+) eller negative (-) konnektor, alt efter hvilken metaltype der skal arbejdes på.

• Til stål: Positiv (+)
• Til støbejern: Negativ (-)
• Til andre metaller end jern: Negativ (-)

Valg af fugekul

Der er to primære fugekultyper – rund og flad. Et rundt fugekul anvendes til:

• Åbning af en rodsvejsning
• Åbning af defekte svejsninger og revner
• Fremstilling af svejsefuger
• Metalskæring
• Udskæring af huller.

Et fladt fugekul anvendes til:

• Lysbueslibning af overfladefejl i valse slabs
• Rengøring af støbejern
• Åbning af defekte afstøbninger
• Lysbueslibning af svejsede låg.

En rund fugekulelektrode er mest velegnet til generelle kulfugningsopgaver.

Kun til generel vejledning. Aktuelle anbefalinger til runde fugekulelektroder i forskellige størrelser:

Mål for runde fugekul 4 mm (5/32") 5 mm (3/16") 6,35 mm (1/4") 8 mm (5/16") 9,5 mm (3/8") 13 mm (1/2")
Strøm (A) 80...150 110...200 170...330 230...450 300...550 460...800
Den anbefalede strømstyrke for et fugekul må ikke overskrides, da fugekullet herved slides for hurtigt. Strømstyrken er for høj, hvis kobberbelægningen smelter hurtigere end fugekullet.
