Подключение горелки
|
Затяните разъемы горелки от руки. Незатянутые разъемы могут перегреваться, создавать контактные помехи, приводить к механическим повреждениям и утечкам воды или газа. |
|
При подключении горелки также см. инструкции к сварочному оборудованию. |

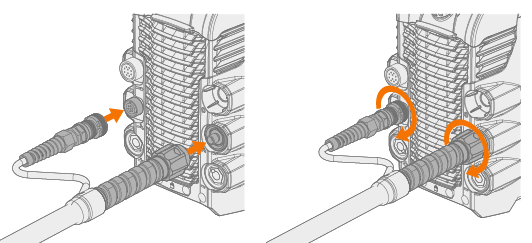

Горелка для сварки TIG с газовым охлаждением (серия 5)
|
1.
|
Подсоедините сварочный кабель и кабель управления к источнику питания. Затяните путем вращения разъемов по часовой стрелке. |

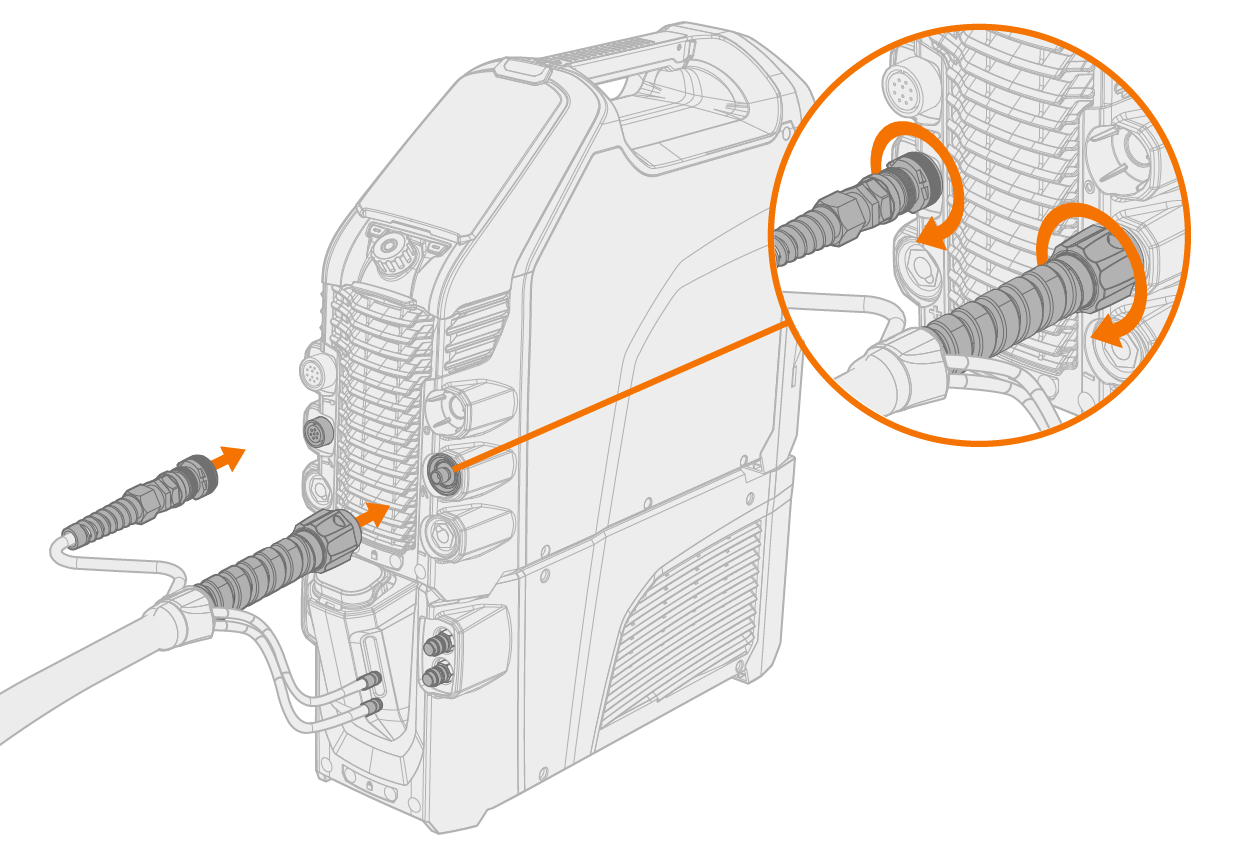

Горелка для сварки TIG с водяным охлаждением (серия 5)
|
1.
|
Подсоедините сварочный кабель и кабель управления к источнику питания. Затяните путем вращения разъемов по часовой стрелке. |
|
2.
|
Подключите шланги подвода и отвода охлаждающей жидкости к блоку охлаждения. Обратите внимание, что разъемы имеют цветовую маркировку. |
|
|
Убедитесь, что шланги охлаждающей жидкости подключены к правильным шланговым соединителям. В случае неправильного подключения соединителей горелка и корпус горелки могут перегреваться. |

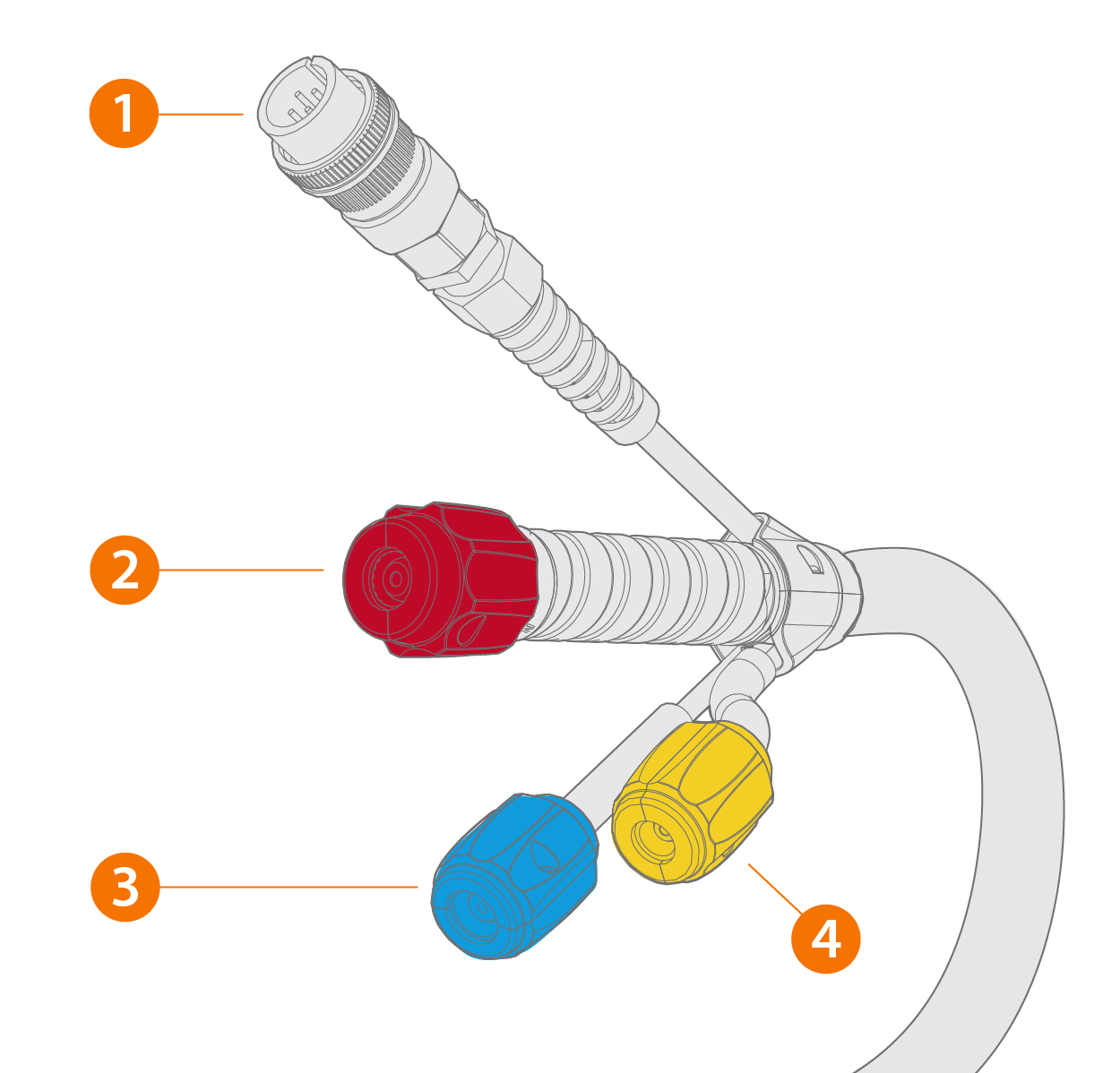

Разъемы в горелке TIG (серия 5)
|
1.
|
Разъем сварочного кабеля |
|
2.
|
Разъем кабеля управления |
|
3.
|
Подключение охлаждающего шланга |
|
4.
|
Подключение охлаждающего шланга |

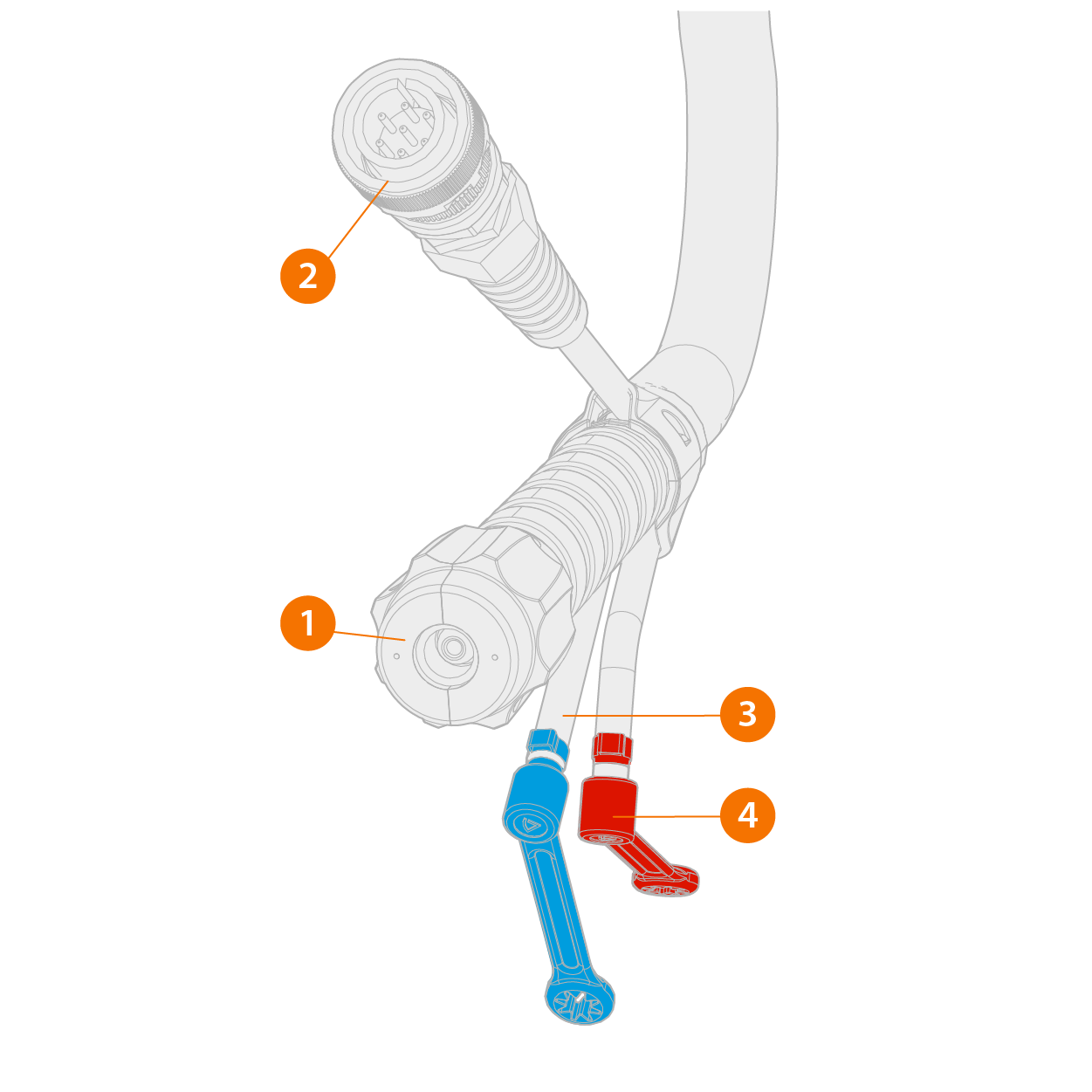

Разъемы в горелке TIG (серия 3)
|
1.
|
Разъем кабеля управления. |
|
2.
|
Сварочный кабель и разъем охлаждающей жидкости. В горелках с водяным охлаждением это разъем шланга отвода охлаждающей жидкости. В горелках с газовым охлаждением это разъем защитного газа. |
|
3.
|
Разъем шланга подвода охлаждающей жидкости (только горелки с водяным охлаждением). |
|
4.
|
Соединитель шланга защитного газа (только горелки с водяным охлаждением). |
|
|
С горелками серии 3 с разъемом DIX для подвода газа используйте отдельный газовый шланг. |

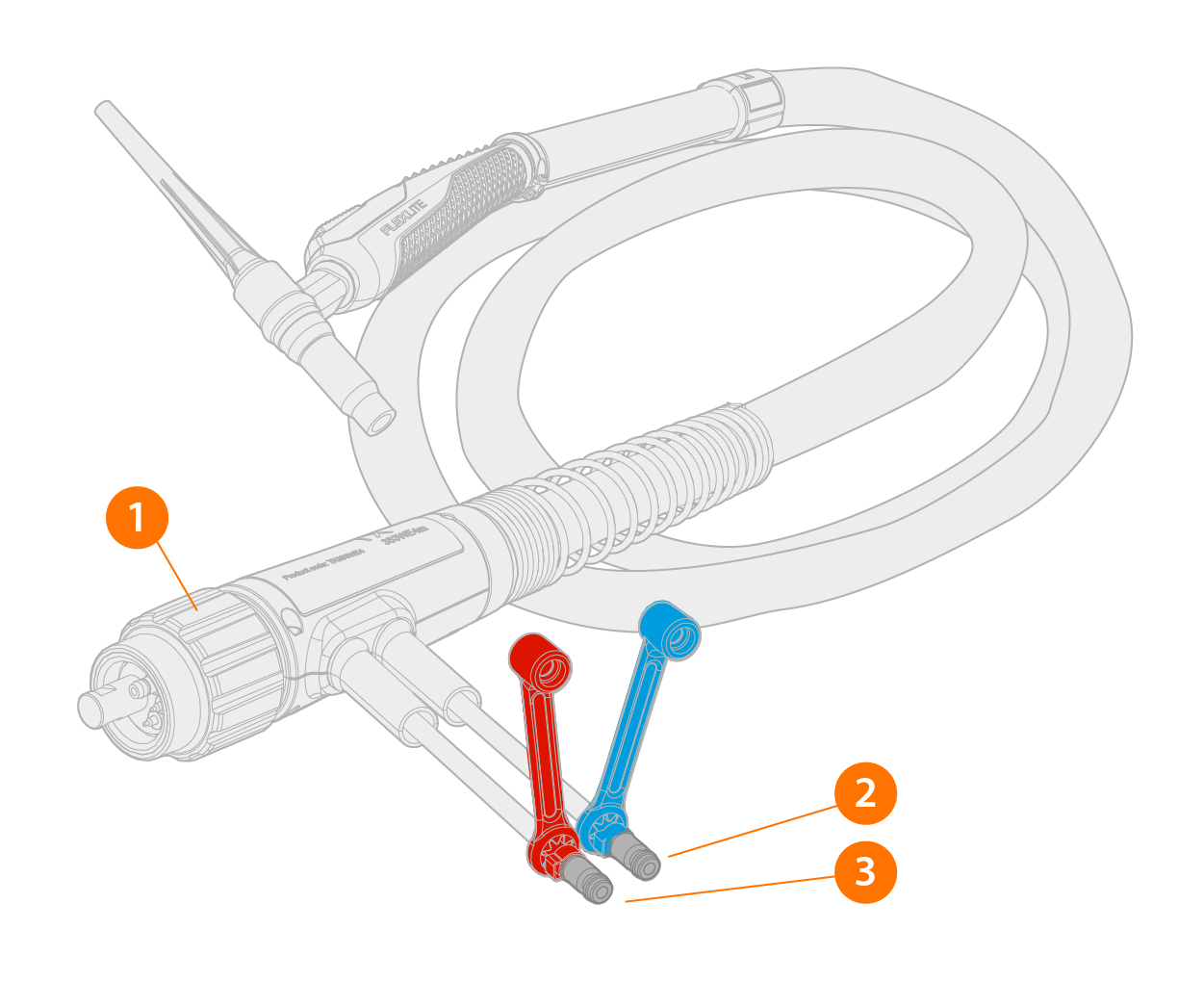

Разъемы в горелке TIG с разъемом типа Euro (серия 3)
|
2.
|
Подключение охлаждающего шланга |
|
3.
|
Подключение охлаждающего шланга |
