Conexão da tocha
|
Aperte manualmente os conectores da tocha. Conectores soltos podem superaquecer, criar mau contato, danos mecânicos e vazamentos de água ou gás. |
|
Para conectar a tocha, consulte também as instruções do equipamento de soldagem. |

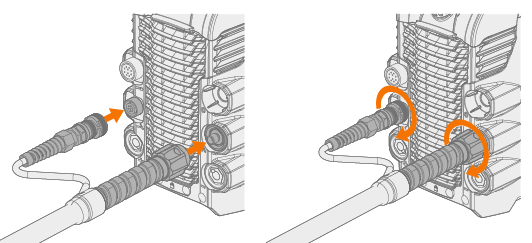

Tocha TIG refrigerada a gás (série 5)
|
1.
|
Conecte o cabo de soldagem e o cabo de controle à fonte de energia. Prenda girando os conectores no sentido horário. |

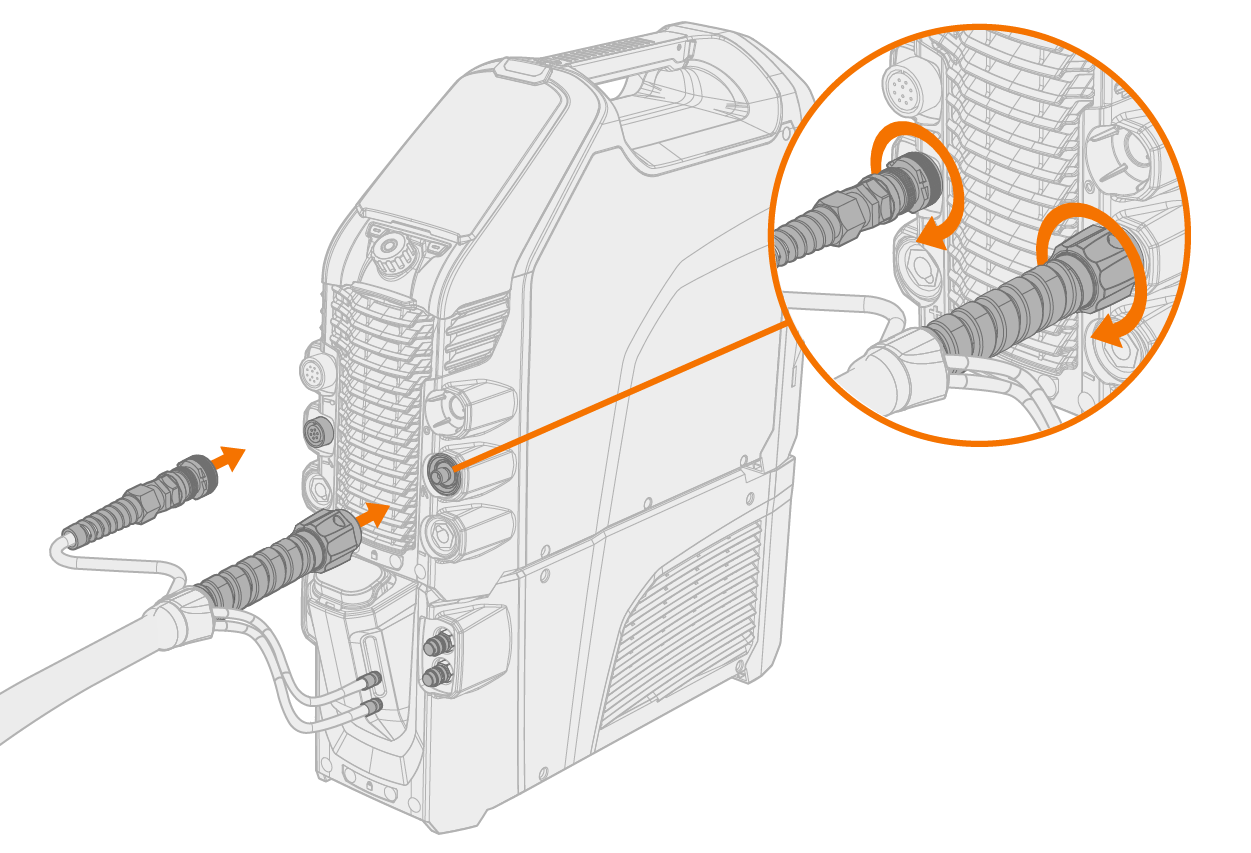

Tocha TIG refrigerada a líquido (série 5)
|
1.
|
Conecte o cabo de soldagem e o cabo de controle à fonte de energia. Prenda girando os conectores no sentido horário. |
|
2.
|

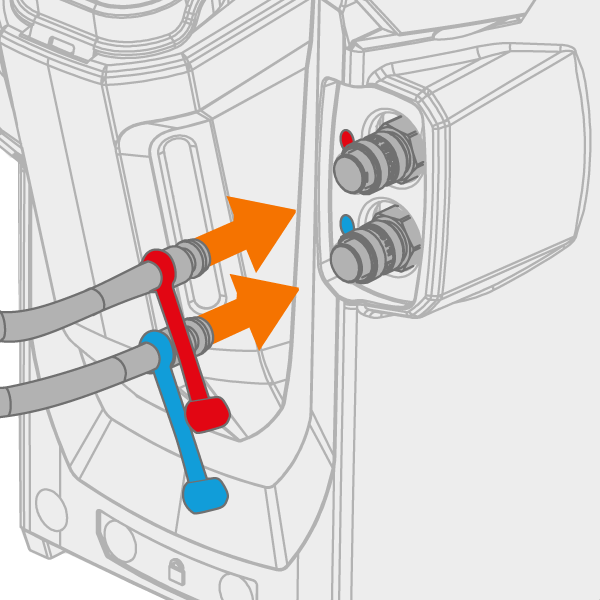

Conecte as mangueiras de entrada e saída do refrigerante à unidade de resfriamento. Observe que os conectores são codificados por cores. |
|
|
Certifique-se de conectar as mangueiras do líquido refrigerante aos conectores de mangueira corretos. Se as conexões forem invertidas, a tocha e o corpo da tocha podem superaquecer. |

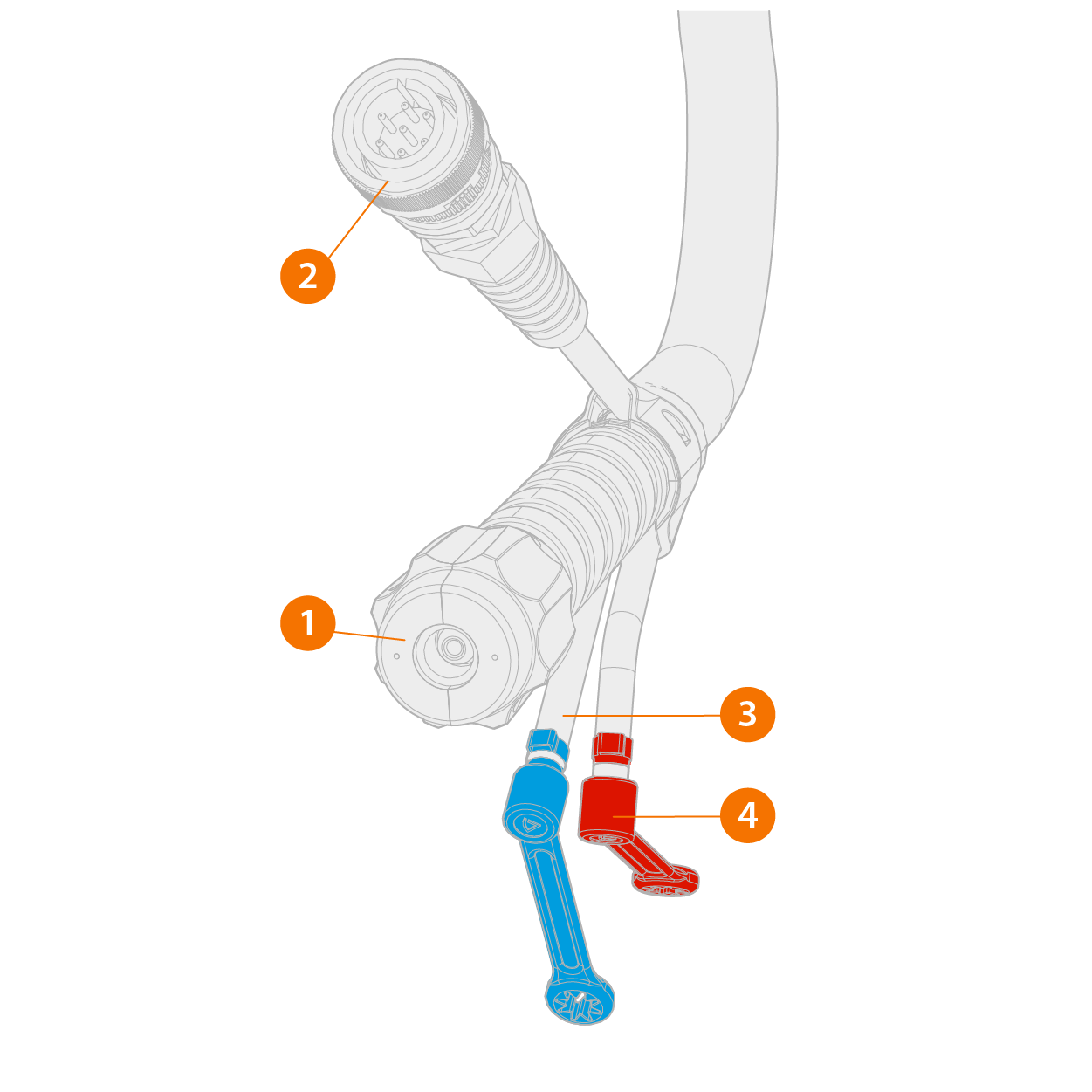

Conectores na tocha TIG (série 5)
|
1.
|
Conector do cabo de soldagem |
|
2.
|
Conector do cabo de controle |
|
3.
|
Conector da mangueira de líquido refrigerante |
|
4.
|
Conector da mangueira de líquido refrigerante |

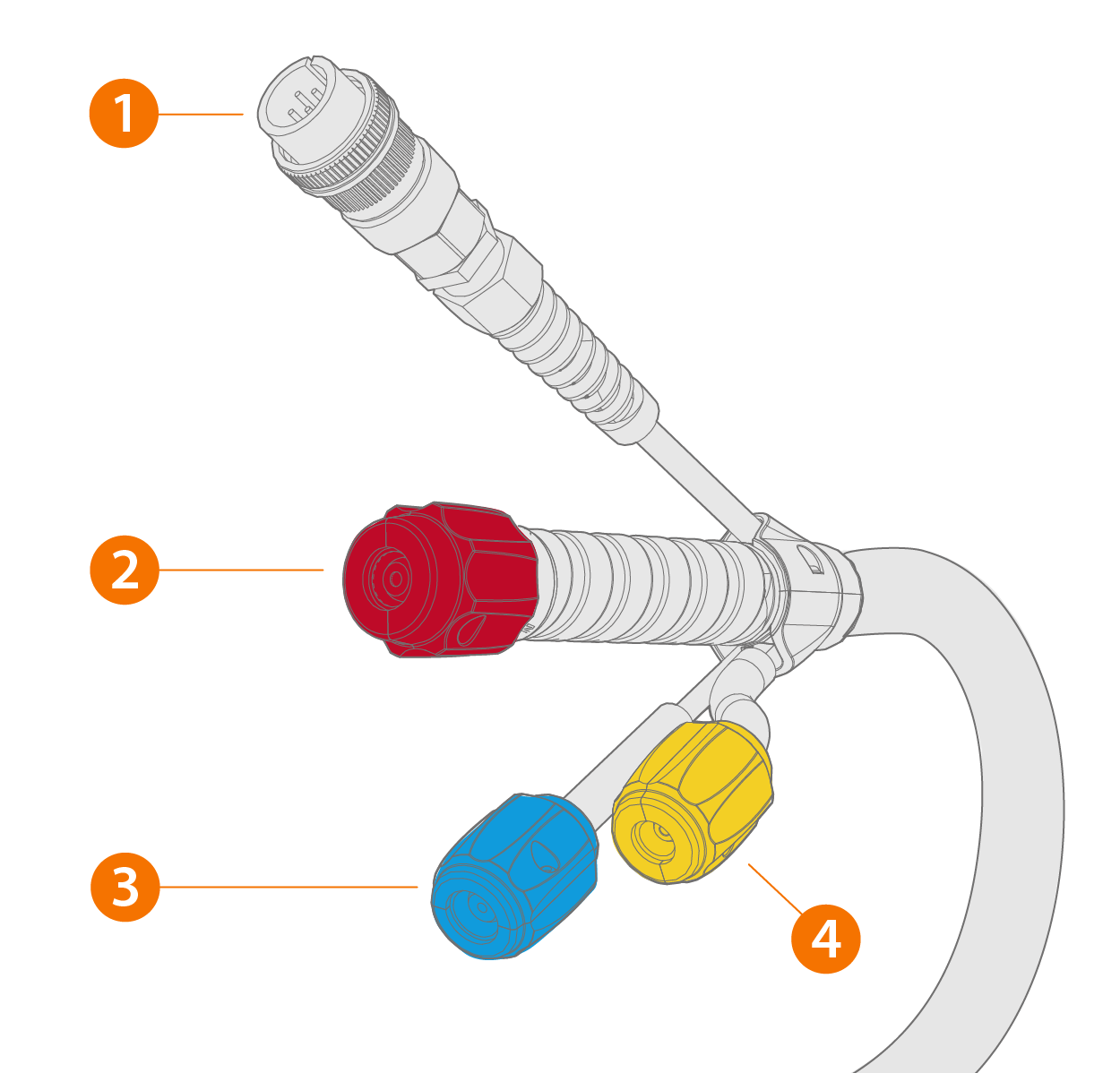

Conectores na tocha TIG (série 3)
|
1.
|
Conector do cabo de controle. |
|
2.
|
Conector do cabo de soldagem e do refrigerante. Em tochas refrigeradas a líquido, esse é o conector da mangueira de saída do líquido refrigerante. Em tochas refrigeradas a gás, esse é o conector do gás de proteção. |
|
3.
|
Conector de entrada da mangueira de líquido refrigerante (somente em tochas refrigeradas a líquido) |
|
4.
|
Conector do gás de proteção (somente em tochas refrigeradas a líquido). |
|
|
Nas tochas da série 3 que têm um conector DIX, use uma mangueira de gás separada para a conexão do gás. |

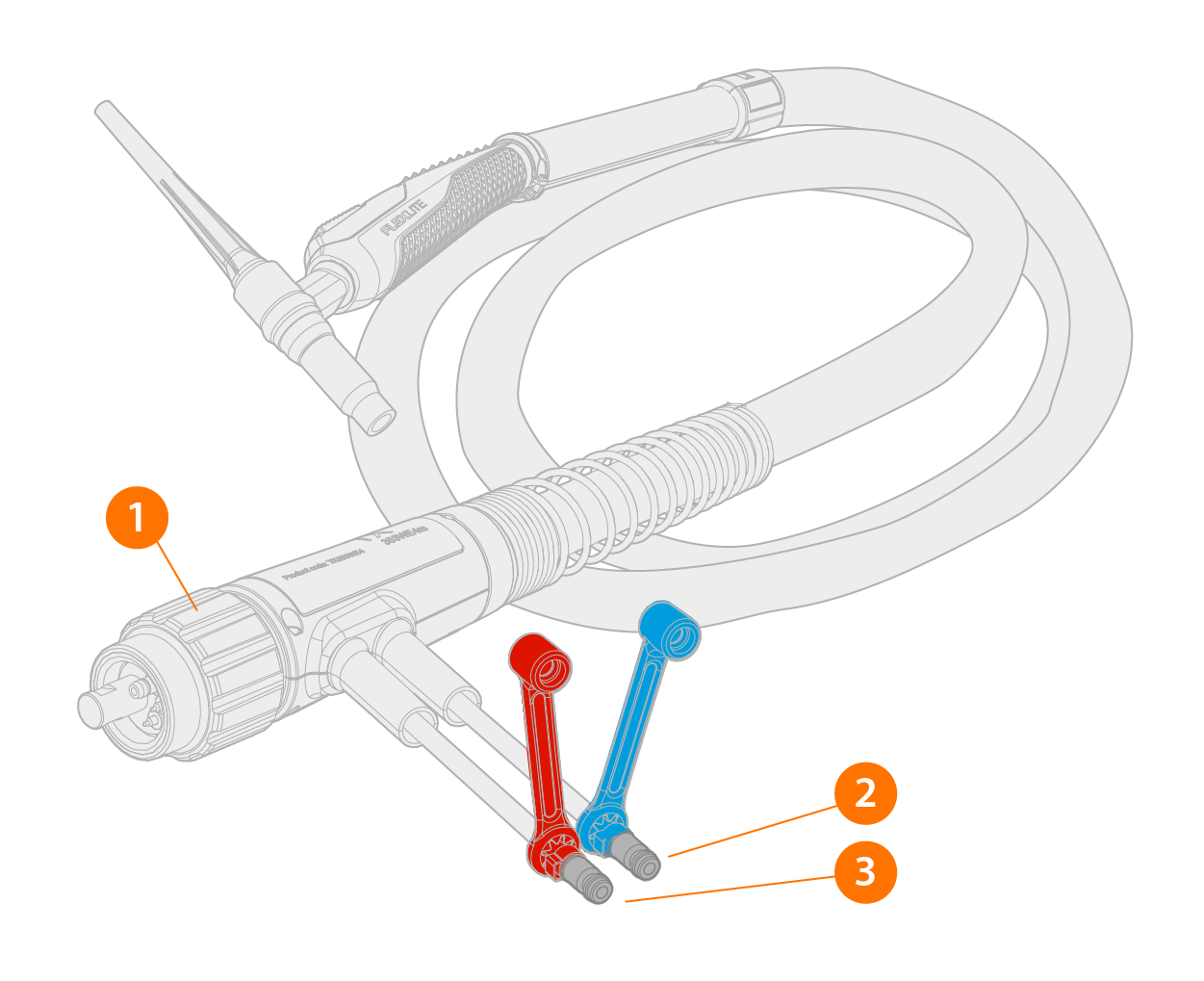

Conectores na tocha TIG com conector Euro (série 3)
|
2.
|
Conector da mangueira de líquido refrigerante |
|
3.
|
Conector da mangueira de líquido refrigerante |
