Installation de la commande à distance de la torche

La commande à distance ne peut être installée que sur des torches de la série 5.

De nombreuses torches de soudage Flexlite TX sont équipées en standard d'interrupteurs marche/arrêt (ON/OFF). Il est possible d'installer sur ces modèles de torche des dispositifs de commande à distance (en option) qui permettent la mise en service et l'arrêt, ainsi que le réglage du courant de soudage.

S'assurer tout d'abord que l'équipement de soudage n'est pas raccordé au secteur et que la torche n'est pas connectée au poste à souder.

1.

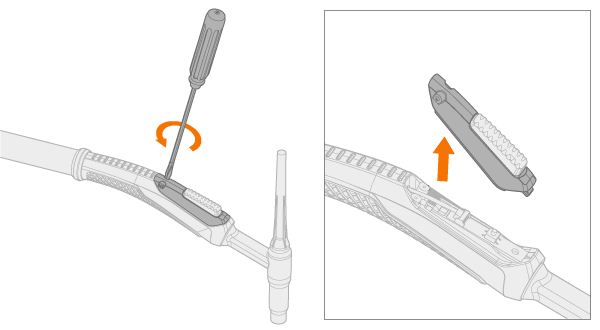

Déposer le capot de l'interrupteur après avoir retiré les vis de sa partie arrière.

2.

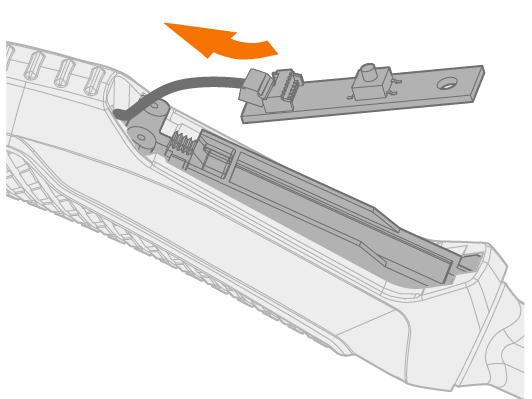

Sortir le circuit imprimé existant de son emplacement dans la poignée, et débrancher le connecteur.

3.

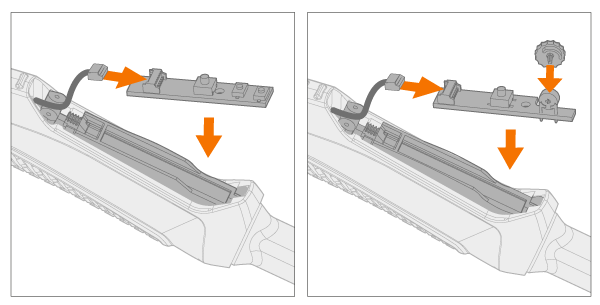

Raccorder le circuit imprimé de la télécommande au connecteur et le placer dans son logement à l'intérieur de la poignée. (À gauche : interrupteur à bascule. À droite : interrupteur à galet) :

4.

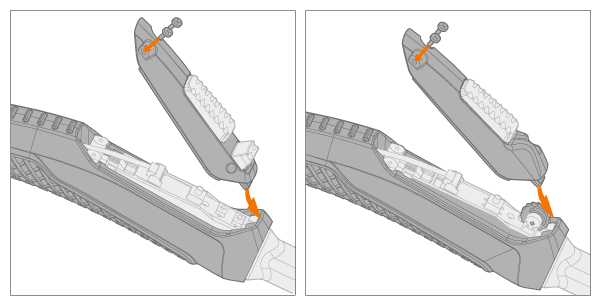

Mettre en place le nouveau capot de l'interrupteur en insérant d'abord son extrémité avant, puis en poussant son extrémité arrière vers le bas. (À gauche : interrupteur à bascule. À droite : interrupteur à galet) :

5.

Fixer le capot de l'interrupteur à l'aide des deux vis de sa partie arrière.
