Raccordement de la torche
|
Serrer les connecteurs de la torche à la main. Des connecteurs mal serrés sont susceptibles de surchauffer, de créer des problèmes de contact, des dégâts mécaniques ou des fuites d'eau ou de gaz. |
|
Pour le raccordement de la torche, se reporter également aux instructions de l'équipement de soudage. |
Torche TIG à refroidissement par gaz (série 5)
|
1.
|
Raccorder le câble de soudage et le câble de commande au poste à souder. Sécuriser le raccordement en tournant les connecteurs dans le sens des aiguilles d'une montre. |
Torche TIG à refroidissement par eau (série 5)
|
1.
|
Raccorder le câble de soudage et le câble de commande au poste à souder. Sécuriser le raccordement en tournant les connecteurs dans le sens des aiguilles d'une montre. |
|
2.
|
Raccorder les tuyaux d'arrivée et sortie d'eau de refroidissement au refroidisseur. Noter que les connecteurs sont codés par couleur. |
|
|
Veiller à raccorder les tuyaux de liquide de refroidissement aux bons connecteurs. En cas d'inversion des connexions, la torche et son corps peuvent surchauffer. |

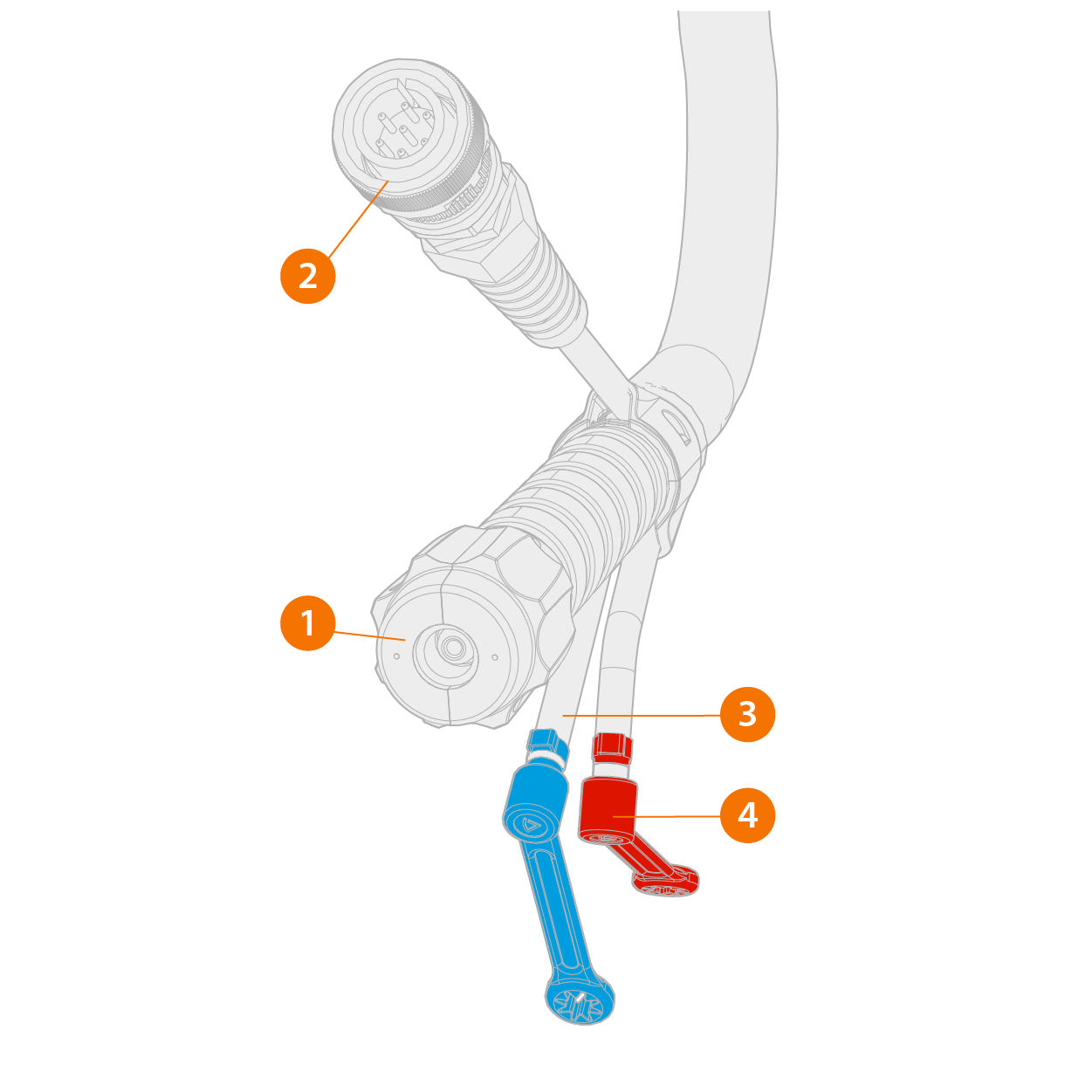

Connecteurs de la torche TIG (série 5)
|
1.
|
Connecteur du câble de soudage |
|
2.
|
Connecteur du câble de commande |
|
3.
|
Connecteur de tuyau de liquide de refroidissement |
|
4.
|
Connecteur de tuyau de liquide de refroidissement |
Connecteurs de la torche TIG (série 3)
|
1.
|
Connecteur du câble de commande. |
|
2.
|
Câble de soudage et connecteur du liquide de refroidissement. Connecteur du tuyau de sortie du liquide de refroidissement, pour les torches à refroidissement par eau. Avec les torches à refroidissement par gaz, c'est le connecteur de gaz de protection. |
|
3.
|
Connecteur du tuyau d'arrivée du liquide de refroidissement (torches à refroidissement par eau uniquement). |
|
4.
|
Connecteur du gaz de protection (torches à refroidissement par eau uniquement). |
|
|
Avec les torches série 3 munies d’un connecteur DIX, utiliser un tuyau de gaz séparé pour le raccordement du gaz. |
Connecteurs de la torche TIG avec connecteur euro (série 3)
|
2.
|
Connecteur de tuyau de liquide de refroidissement |
|
3.
|
Connecteur de tuyau de liquide de refroidissement |
