Instalación del control remoto de antorcha

Puede instalar un control remoto de antorcha solo en una antorcha de la serie 5.

Muchas antorchas de soldadura Flexlite TX vienen equipadas de serie con interruptores de ON/OFF. Se pueden instalar dispositivos de control remoto opcionales en estos modelos de antorcha TX, permitiendo tanto la función de inicio/parada como el ajuste de corriente de soldadura.

Asegúrese de que el equipo de soldadura no esté conectado a la red eléctrica o que la antorcha de soldadura no esté conectada a la máquina de soldadura en esta etapa.

1.

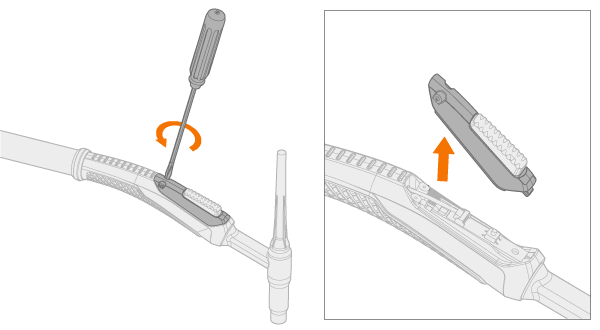

Abra la cubierta del interruptor soltando los tornillos en la sección posterior de la cubierta y retire la cubierta.

2.

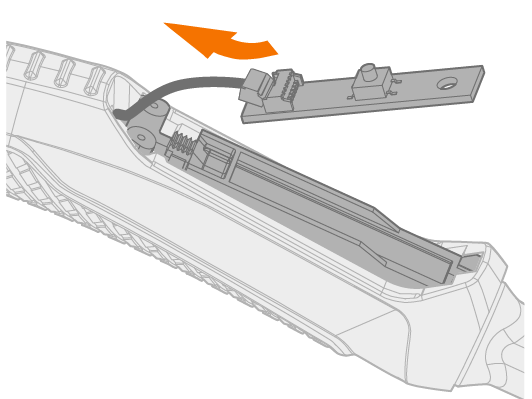

Saque la placa de circuitos existente de su ranura en el mango y desenchufe el conector.

3.

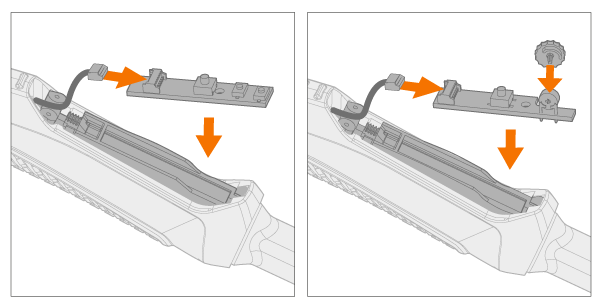

Conecte la placa de circuitos del control remoto de la antorcha al conector y colóquelo en su ranura en el mango. (El modelo de interruptor basculante se muestra a la izquierda y el modelo de interruptor de rodillo a la derecha:)

4.

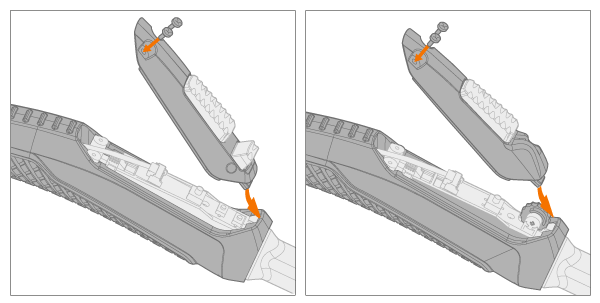

Instale la nueva cubierta del interruptor colocando el extremo delantero de la cubierta primero y luego empujando el extremo posterior de la cubierta hacia abajo. (El modelo de interruptor basculante se muestra a la izquierda y el modelo de interruptor de rodillo a la derecha:)

5.

Fije la cubierta del interruptor en su lugar con los dos tornillos en la sección posterior de la cubierta.
