Conexión de la antorcha
|
Ajuste manualmente los conectores de la antorcha. Los conectores sueltos pueden sobrecalentarse, crear perturbaciones de contacto, daños mecánicos y fugas de agua o gas. |
|
Para conectar la antorcha, consulte también las instrucciones del equipo de soldadura. |
Antorcha TIG refrigerada por gas (serie 5)
|
1.
|
Conecte el cable de soldadura y el cable de control a la fuente de potencia. Asegúrelo girando los conectores en sentido horario. |
Antorcha TIG refrigerada por líquido (serie 5)
|
1.
|
Conecte el cable de soldadura y el cable de control a la fuente de potencia. Asegúrelo girando los conectores en sentido horario. |
|
2.
|
Conecte las mangueras de entrada y salida de refrigerante a la unidad de refrigeración. Tenga en cuenta que los conectores están codificados por colores. |
|
|
Asegúrese de conectar las mangueras del refrigerante a los conectores de manguera correctos. Si las conexiones se cruzan, la antorcha y el cuerpo de la antorcha pueden sobrecalentarse. |

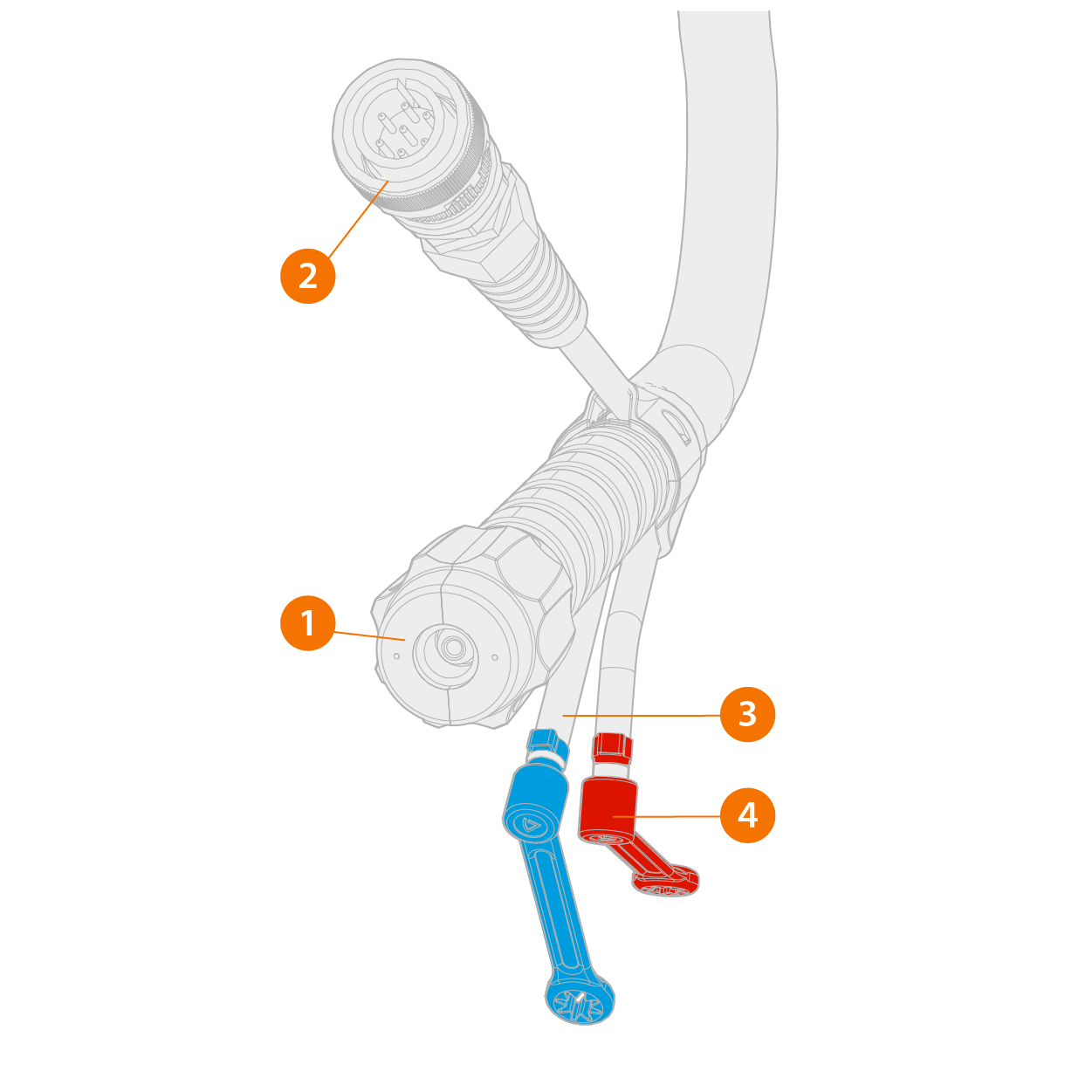

Conectores en antorcha TIG (serie 5)
|
1.
|
Conector para cables de soldadura |
|
2.
|
Conector del cable de control |
|
3.
|
Conector da mangueira del refrigerante |
|
4.
|
Conector da mangueira del refrigerante |
Conectores en antorcha TIG (serie 3)
|
1.
|
Conector del cable de control. |
|
2.
|
Cable de soldadura y conector de refrigerante. En las antorchas refrigeradas por líquido, este es el conector de manguera de salida de refrigerante. En las antorchas refrigeradas por gas, esta es la conexión de gas de protección. |
|
3.
|
Conector de manguera de entrada de refrigerante (solo antorchas refrigeradas por líquido). |
|
4.
|
Conexión de gas de protección (solo antorchas refrigeradas por líquido). |
|
|
Con antorchas de la serie 3 que tienen un conector DIX, use una manguera de gas separada para la conexión de gas. |
Conectores en antorcha TIG con Euroconector (serie 3)
|
2.
|
Conector da mangueira del refrigerante |
|
3.
|
Conector da mangueira del refrigerante |
