Montage des Brenners

Dieses Kapitel beschreibt eine typische Montage eines Flexlite TX Schweißbrenners. Die gezeigten Details können abhängig vom exakten Brenner-Setup variieren.

1.

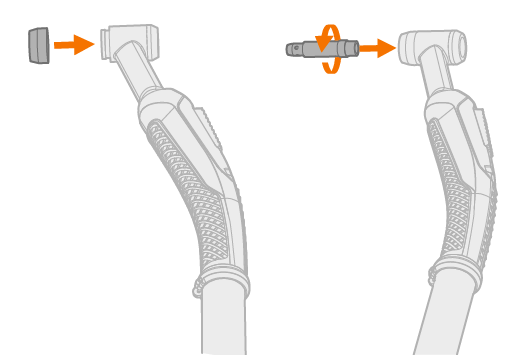

Montieren Sie den Isolierring und das Spanneinsatzgehäuse.

Einige Flexlite TX-Brennermodelle haben neben dem Isolierring der Gasdüse auch einen Isolierring für die hintere Kappe.

2.

Installieren Sie Gasdüse und Spanneinsatz.

3.

Vor Installation der Wolframelektrode schleifen Sie die Elektrodenspitze auf die für Ihre Schweißanwendung geeigneten Abmessungen. Für weitere Informationen beachten Sie bitte den Abschnitt Elektrodenspitze.

4.

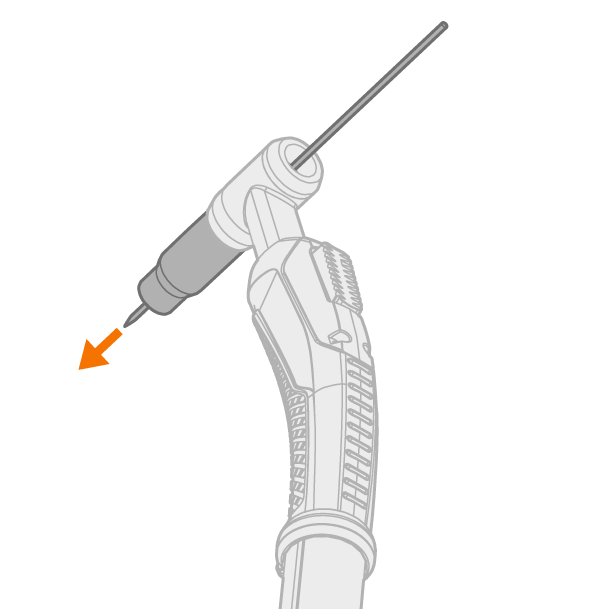

Schieben Sie die Elektrode in den Brenner, durch den Spanneinsatz und die Gasdüse.

5.

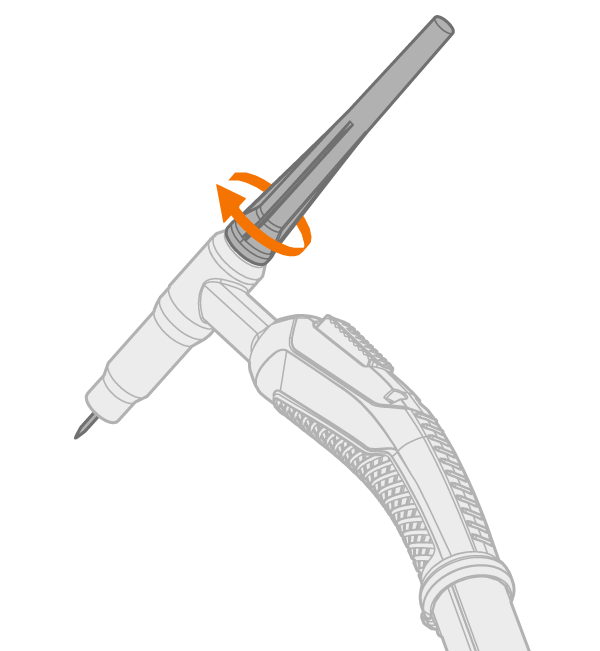

Montieren Sie die hintere Elektrodenkappe. Ziehen Sie die Kappe an, um die Elektrode zu fixieren.

	Wenden Sie keine übermäßige Kraft an. Ein zu starkes Anziehen kann die Bauteile des Brenners beschädigen.
	Durch Lösen der hinteren Elektrodenkappe kann die Elektrode auch installiert werden, indem sie von der anderen Seite in den Brenner geschoben wird.
