更换钢制送丝导管

所需工具：

取出和装入送丝导管

不同的焊枪型号之间的视觉细节可能略有不同。气冷和水冷焊枪的方法相同。

1.

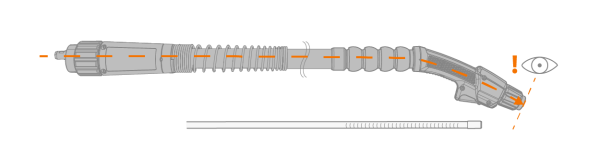

拉直焊枪电缆。

2.

在电缆的送丝机端，取下送丝导管的套筒螺母。

3.

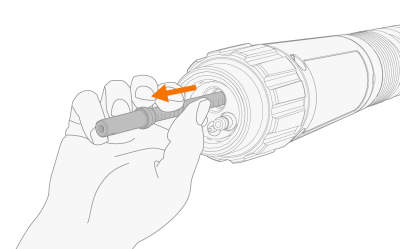

从电缆软管中拆下旧的送丝导管。

如果之后仍打算使用相同的送丝导管，请确保在此阶段不损坏送丝导管。

4.

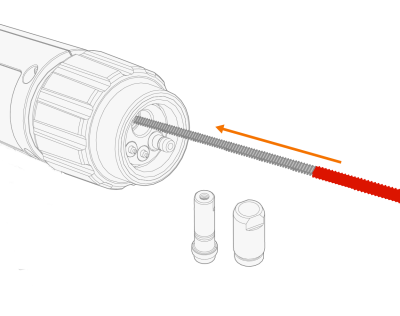

将新的送丝导管插入电缆软管中，直到它停在焊枪鹅颈末端。

标准钢制送丝导管的焊枪端有一个露出的钢制螺旋部分(*)。这个较长的露出部分先进入。

为确保送丝导管位于正确位置，请暂时移除焊枪导电嘴。有关导电嘴的更多信息，请参见关于设备和装配焊枪。

如果是多鹅颈焊枪，导丝管不会进入鹅颈。为确保送丝导管处于正确位置，请暂时取下管颈。有关组装多鹅颈焊枪的更多信息，请参阅 装配焊枪。

5.

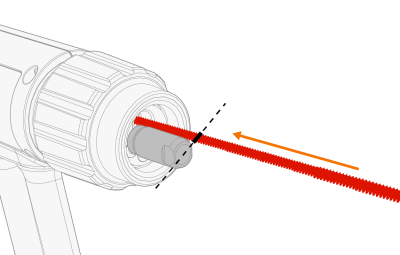

将套管螺母插入到送丝导管旁边以便测量。（在此阶段，不要将套筒螺母安装到其实际位置。）

6.

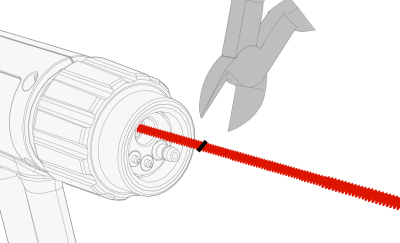

用侧切钳切割送丝导管，使其与套筒螺母端部齐平。

7.

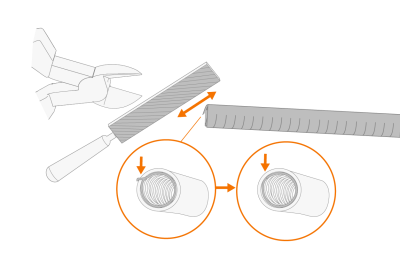

锉送丝导管末端。

不要留下任何可能会损坏焊丝的向内粗糙边缘。

8.

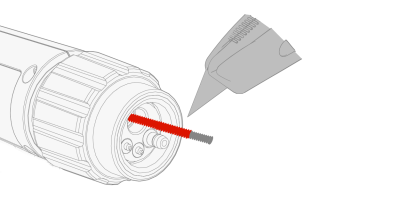

将送丝导管末端剥去大约 10...20 mm。

9.

将护圈锥插入到送丝导管上并将它推入到位。确保送丝导管完全进入护圈锥的尖端。

10.

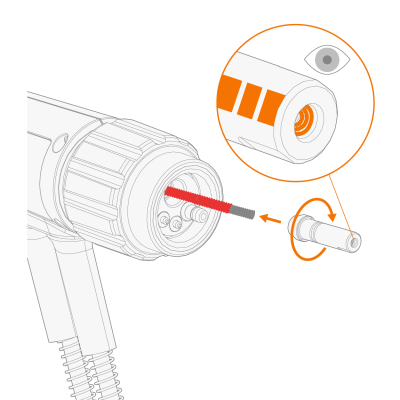

将套筒螺母放在送丝导管上，拧紧其扭矩至 5 Nm 以将其固定到位。
