Geral

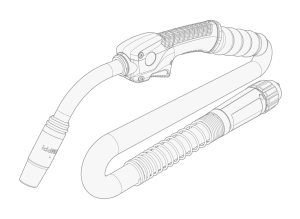

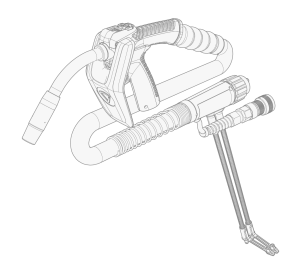

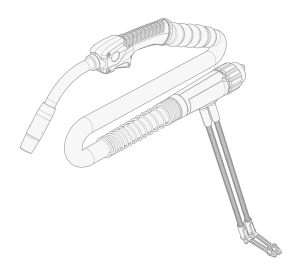

Estas instruções descrevem o uso das tochas de soldagem MIG/MAG Flexlite GXe da Kemppi. As tochas de soldagem Flexlite GXe foram projetadas em soldagem manual profissional. A linha Flexlite GXe abrange modelos com refrigeração a água (W) e a gás (G) para soldagem MIG. As tochas de soldagem Flexlite GXe estão disponíveis nas séries de modelos 3, 5 e 8 - todas incorporando conectores de soldagem Euro.

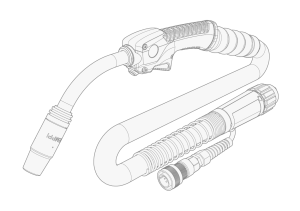

As tochas de soldagem Flexlite GXe série 8 também incluem uma conexão do cabo de controle adicional para gatilho e controles remotos. As tochas da série 8 GXe só podem ser usadas com equipamentos de soldagem X5 FastMig e Master M (modelos 350).
| Modelos Flexlite GXe | ||
|---|---|---|
| Série 3: | Série 5: | Série 8: |
| GXe 223G35 | GXe 205G35 | GXe 308GA35 |
| GXe 223G5 | GXe 205G5 | GXe 308GA5 |
| GXe 253G35 | GXe 305G35 | GXe 408GA35 |
| GXe 253G5 | GXe 305G5 | GXe 408GA5 |
| GXe 323G35 | GXe 305G6 | GXe 308WA35 |
| GXe 323G5 | GXe 405G35 | GXe 308WA5 |
| GXe 403GMN35 | GXe 405G5 | GXe 408WA35 |
| GXe 403GMN5 | GXe 305W35 | GXe 408WA5 |
| GXe 423G35 | GXe 305W5 | GXe 408WA8 |
| GXe 423G5 | GXe 305W6 | GXe 408GAMN35 |
| GXe 405W35 | GXe 408GAMN5 | |
| GXe 405W5 | GXe 508WA35 | |
| GXe 405W6 | GXe 508WA5 | |
| GXe 405W8 | ||
| GXe 505W35 | ||
| GXe 505W5 | ||
Nos nomes dos modelos: G = refrigerado a gás, W = refrigerado a água, MN = multipescoço, A = Conexão do cabo de controle adicional (conector Amphenol). O número no final do nome do modelo indica o comprimento da tocha de soldagem (3,5 m / 5 m / 6 m / 8 m).
Observações importantes
Leia todas as instruções cuidadosamente.
Itens do manual que exigem cuidado especial visando minimizar danos e ferimentos são indicados por esse símbolo. Leia essas seções com cuidado e siga as instruções encontradas.
|
Nota: Oferece ao usuário informações úteis. |
|
Atenção: Descreve uma situação que pode resultar em danos ao equipamento ou sistema. |
|
Aviso: Descreve uma situação potencialmente perigosa. Se não for evitada, resultará em lesões pessoais ou ferimentos fatais. |
|
Declaração de isenção de responsabilidade Embora tenham sido realizados todos os esforços para tornar as informações deste manual precisas e completas, nenhuma responsabilidade por erros ou omissões será aceita. A Kemppi se reserva o direito de alterar a especificação do produto descrito a qualquer momento sem prévio aviso. Não copie, grave, reproduza nem transmita o conteúdo deste manual sem a permissão prévia da Kemppi. A língua de partida para este documento é o inglês. Todas as outras versões linguísticas disponíveis são traduções humanas profissionais ou traduções automáticas avançadas. Qualquer comentário sobre a terminologia da tradução pode ser enviado para userdoc@kemppi.com. |
Outras ligações
Símbolos da Kemppi: Userdoc.
