在协作机器人上安装焊枪

使用安装支架 (GXe-C Bracket Flex Mount S/M) 和适配器法兰 (ISO 9409-1-50 M6 Adapter Flange) 在协作机器人上安装 Flexlite GXe-C 焊枪。

不要超过给定的扭矩值。过度拧紧可能会损坏固定附件。

所需工具：

3 / 4 / 5 mm

1.

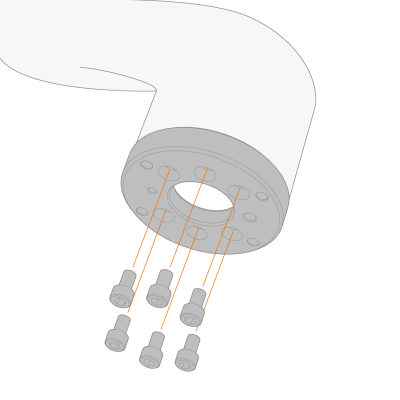

使用六个固定螺钉将适配器法兰安装在协作机器人上。（有关 Nm 扭矩，请参阅协作机器人制造商的操作手册。）

2.

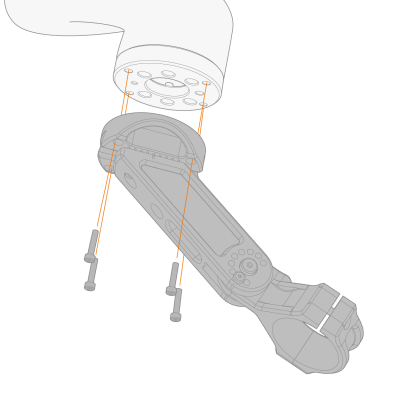

使用四个固定螺钉将安装支架安装到适配器法兰上。拧紧至 1.8 Nm 扭矩。

3.

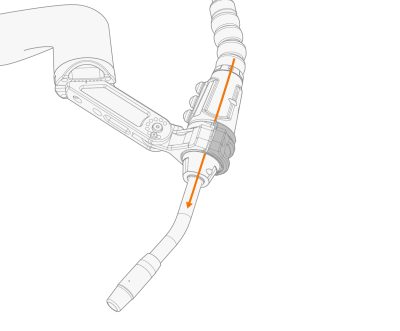

将 GXe-C 焊枪安装到焊枪支架中。

4.

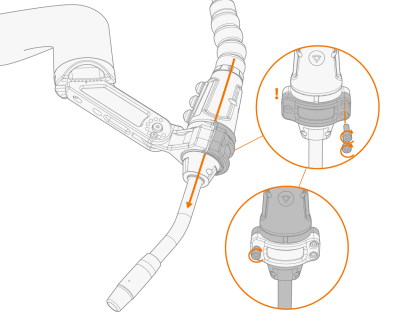

首先拧紧右侧的两个固定螺钉，然后拧紧左侧的固定螺钉，扭矩为 8 Nm。

有关调整焊枪角度和位置的说明，请参阅 调整焊枪角度 和 调整焊枪位置。
