更换 DL Chili 送丝导管

所需工具：

取出和装入送丝导管

此相同的方法适用于欧式接头（GX 系列 3 和 5）和 Kemppi 接头（GX 系列 8）焊枪，但视觉细节可能有所不同。气冷和水冷焊枪的方法也相同。

1.

拉直焊枪电缆包。

2.

在电缆的送丝机端，取下送丝导管的套筒螺母和护圈锥。

GX 系列 8 焊枪有一个长套筒螺母，系列 8 GMN、WS 和 608W 型号还包括一个额外的密封环(*)。将这个密封环也取下。

3.

从电缆软管中拆下旧的送丝导管。

如果之后仍打算使用相同的送丝导管，请确保在此阶段不损坏送丝导管。

4.

将新的送丝导管插入电缆软管中，直到它停在焊枪鹅颈末端。

标准 DL Chili 送丝导管的前端有一个较短的金属螺旋部分。此金属螺旋端先进入。用于多鹅颈焊枪的 DL Chili 送丝导管不包括金属螺旋部分。

为确保送丝导管位于正确位置，请暂时移除焊枪导电嘴。有关导电嘴的更多信息，请参见关于设备和组装焊枪。如果是多鹅颈焊枪，送丝导管不会进入鹅颈内。使用多鹅颈焊枪时，要拆下鹅颈（请参见更换适用于多鹅颈的送丝导管）。

为了完成送丝导管的安装，请参考（取决于您的焊枪型号）：

安装套筒组件并切割送丝导管（欧式接头：系列 3 和系列 5 焊枪）或

安装套筒组件并切割送丝导管（Kemppi 接头：系列 8 焊枪）.

安装套筒组件并切割送丝导管（欧式接头：系列 3 和系列 5 焊枪）

气冷和水冷焊枪的方法相同。

1.

将套管螺母插入到送丝导管旁边以便测量。

2.

使用地毯刀切割送丝导管，使其与套筒螺母端部的轮槽齐平。

3.

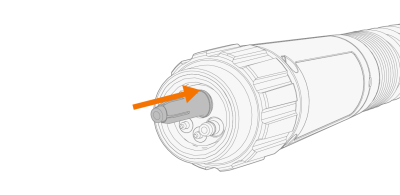

将护圈锥插入到送丝导管上并推入到位。

4.

将套筒螺母放置到送丝导管上，并将它固定到位。拧紧至 12 Nm 扭矩。

安装套筒组件并切割送丝导管（Kemppi 接头：系列 8 焊枪）

除了下面提到的型号中额外的密封环，气冷式焊枪和水冷式焊枪的方法相同。

1.

暂时从长套筒螺母上取下端盖。

2.

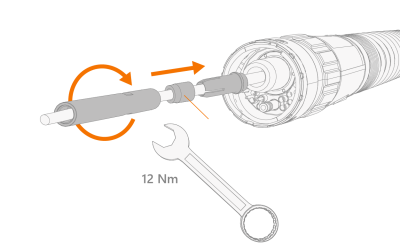

将护圈锥和套筒螺母（不带端盖）插入送丝导管，并将其固定到位。拧紧至 12 Nm 扭矩。

所有系列 8 Flexlite GX 型号（Kemppi 接头）都包括一个更长的送丝导管套筒。系列 8 GMN、WS 和 608W 型号还包括一个额外的密封环(*)：

3.

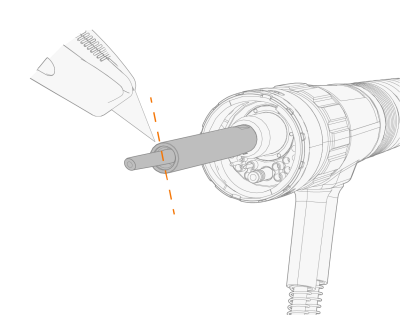

切割送丝导管，使其与套管螺母端齐平。用地毯刀进行切割。

4.

安装端盖。拧紧至 1 Nm 扭矩。
