Montering av pistol

För korrekta komponenter, se Val av komponenter.

Verktyg som krävs:

8 mm

1.

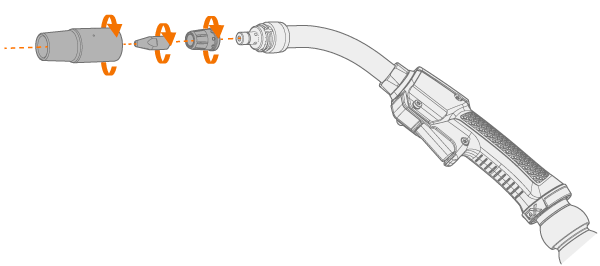

Montera munstyckesadaptern och dra åt den ordentligt för hand. Det är viktigt att dra fast adaptern ordentligt för att kontaktmunstycket får bra kontakt i svetspistolen.

2.

Montera kontaktmunstycket och dra åt det med en 8 mm nyckel.

3.

Montera gaskåpan och dra åt den ordentligt för hand.

Följande gäller endast för pistolmodeller med svanhals av typ multi-neck.

4.

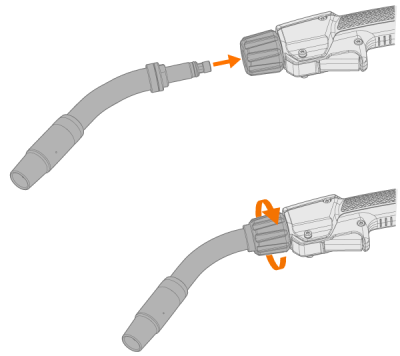

Montera den ihopsatta svanhalsen på pistolkroppen. Dra åt låshylsan.

Dra bara åt med handkraft. För hård åtdragning och/eller användning av verktyg kan skada pistolkomponenterna.
