Замена направляющего канала для стальной проволоки
Необходимые инструменты:
|
|
|
Снятие и замена направляющего канала
Этот же метод применяется к сварочным горелкам как с разъемом Euro (серии GX 3 и 5), так и с разъемом Kemppi (серия GX 8), но визуальные признаки могут отличаться. Для сварочных горелок с газовым и водяным охлаждением используется одинаковый метод.

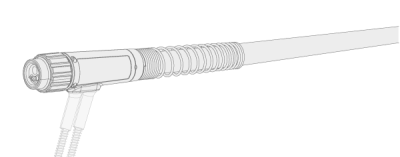

| 1. | Расправьте комплект кабелей сварочной горелки. |

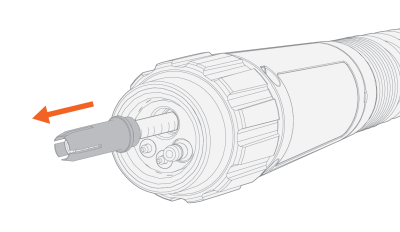

| 2. | На торце кабеля со стороны механизма подачи проволоки снимите муфтовую гайку направляющего канала, накидную гайку и конус-фиксатор. |
|
Сварочная горелка GX серии 8 оснащена длинной муфтовой гайкой; модели GMN, WS и 608W серии 8 также поставляются с дополнительным уплотнительным кольцом (*). Этот элемент также следует снять. |

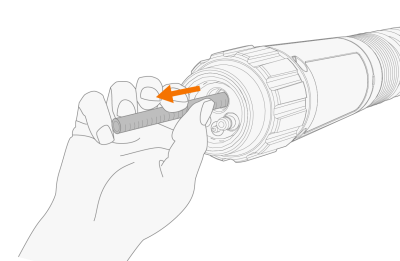

| 3. | Снимите старый направляющий канал для проволоки с кабеля. |
|
Если этот же направляющий канал еще будет использоваться, будьте осторожны, чтобы не повредить направляющий канал на этом этапе. |

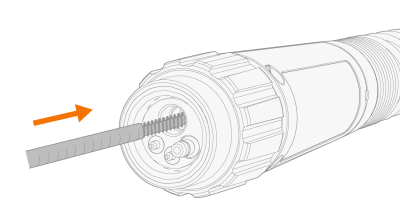

| 4. | Вставьте новый направляющий канал в шланг кабеля до его упора со стороны шейки горелки. |
|
|
Стандартный направляющий канал для стальной проволоки имеет спиральную секцию без покрытия (*) на переднем конце. Эта секция располагается первой. Направляющий канал для стальной проволоки к сварочной горелке со сменными шейками без покрытия. |
|
|
Чтобы убедиться, что направляющий канал находится в правильном положении, временно снимите контактный наконечник сварочной горелки. Более подробная информация о контактном наконечнике приведена в разделах Об оборудовании и Сборка горелки. В случае горелки со сменными шейками направляющий канал не входит в шейку. Для горелки со сменными шейками шейку необходимо снять (см. Замена направляющего канала для горелки со сменными шейками).
|
Для завершения установки направляющего канала см. (в зависимости от модели сварочной горелки):
Установка узла втулки и обрезка направляющего канала для проволоки (разъем Euro: сварочные горелки серии 3 и 5)
Для сварочных горелок с газовым и водяным охлаждением используется одинаковый метод.

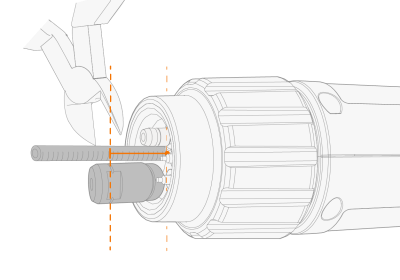

| 1. | Вставьте муфтовую гайку возле направляющего канала для измерения. |
| 2. | Используя боковые кусачки, отрежьте направляющий канал для проволоки заподлицо с пазом в торце муфтовой гайки. |

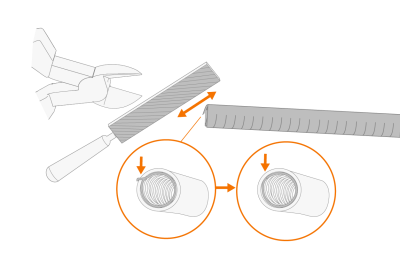

| 3. | Обработайте торец направляющего канала напильником. |
|
|
Не оставляйте грубых внутренних кромок, которые могут повредить присадочную проволоку. |

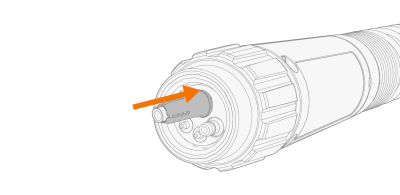

| 4. | Наденьте удерживающий конус на направляющий канал и надавите на него, чтобы установить на место. |

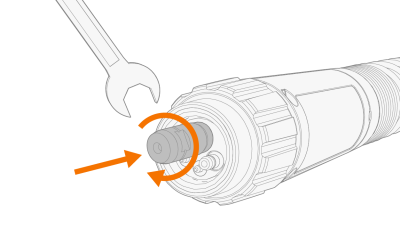

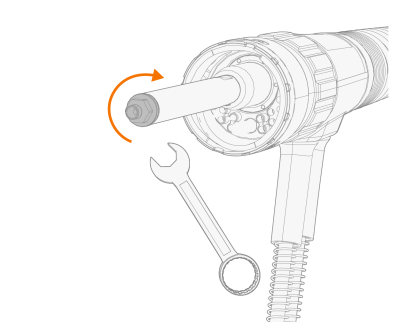

| 5. | Поместите муфтовую гайку на направляющий канал для проволоки и закрепите ее на месте. Выполните затяжку с усилием 12 Нм. |
Установка узла втулки и обрезка направляющего канала для проволоки (разъем Kemppi: сварочные пистолеты серии 8)
Для сварочных горелок с газовым и водяным охлаждением используется одинаковый метод, за исключением дополнительного уплотнительного кольца в перечисленных ниже моделях.

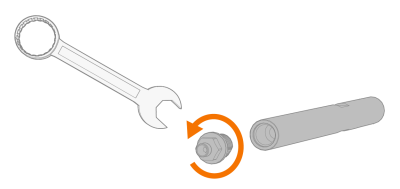

| 1. | Временно снимите колпачок с длинной муфтовой гайки. |

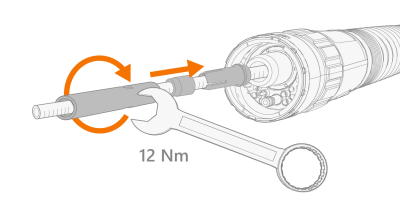

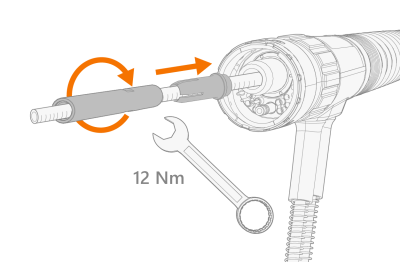

| 2. | Установите стопорный конус и гайку втулки (без колпачка) на направляющий канал и закрепите их на месте. Выполните затяжку с усилием 12 Нм. |
|
|

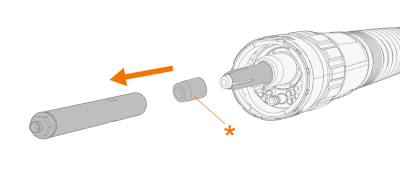

Модели Flexlite GX серии 8 (разъем Kemppi) оснащены более длинной втулкой для направляющего канала проволоки. Модели GMN, WS и 608W серии 8 с газовым охлаждением также включают дополнительное уплотнительное кольцо (*): |

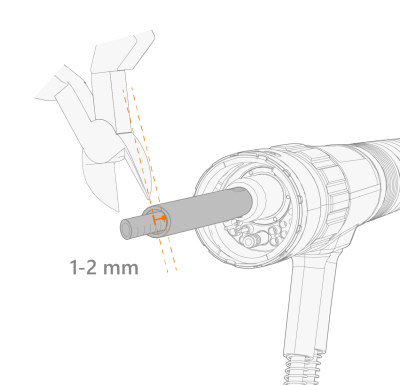

| 3. | Обрежьте направляющий канал, оставив выступающую часть 1–2 мм канала от торца гайки втулки. Для резки используйте боковые кусачки. |
| 4. | Обработайте торец направляющего канала напильником. |
|
|
Не оставляйте грубых внутренних кромок, которые могут повредить присадочную проволоку. |
| 5. | Установите торцевую крышку. Выполните затяжку с усилием 1 Нм. |
