Замена направляющего канала DL Chili
Необходимые инструменты:
|
|
Снятие и замена направляющего канала
Этот же метод применяется к сварочным горелкам как с разъемом Euro (серии GX 3 и 5), так и с разъемом Kemppi (серия GX 8), но визуальные признаки могут отличаться. Для сварочных горелок с газовым и водяным охлаждением используется одинаковый метод.
| 1. | Расправьте комплект кабелей сварочной горелки. |

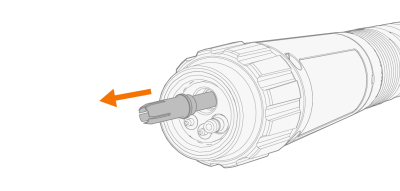

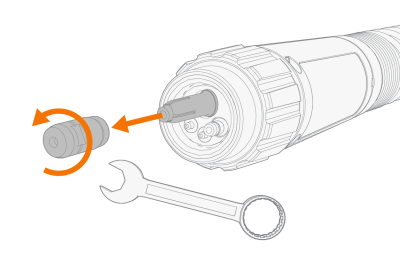

| 2. | На торце кабеля со стороны механизма подачи проволоки снимите муфтовую гайку направляющего канала, накидную гайку и конус-фиксатор. |
|
Сварочная горелка GX серии 8 оснащена длинной муфтовой гайкой; модели GMN, WS и 608W серии 8 также поставляются с дополнительным уплотнительным кольцом (*). Этот элемент также следует снять. |

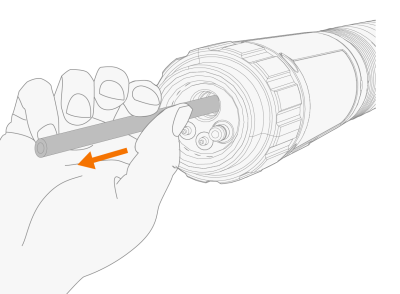

| 3. | Снимите старый направляющий канал для проволоки с кабеля. |
|
Если этот же направляющий канал еще будет использоваться, будьте осторожны, чтобы не повредить направляющий канал на этом этапе. |

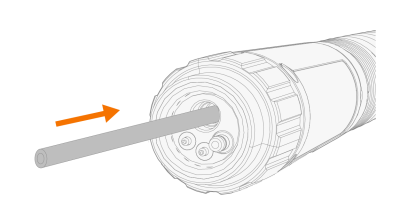

| 4. | Вставьте новый направляющий канал в шланг кабеля до его упора со стороны шейки горелки. |
|
|
Стандартный направляющий канал для проволоки DL Chili имеет короткую металлическую спиральную секцию на переднем конце. Этот спиральный металлический конец входит первым. Направляющий канал для проволоки DL Chili для сварочной горелки со сменными шейками не включает металлическую спиральную секцию. |
|
|
Чтобы убедиться, что направляющий канал находится в правильном положении, временно снимите контактный наконечник сварочной горелки. Более подробная информация о контактном наконечнике приведена в разделах Об оборудовании и Сборка горелки. В случае горелки со сменными шейками направляющий канал не входит в шейку. Для горелки со сменными шейками шейку необходимо снять (см. Замена направляющего канала для горелки со сменными шейками).
|
Для завершения установки направляющего канала см. (в зависимости от модели сварочной горелки):
Установка узла втулки и обрезка направляющего канала для проволоки (разъем Euro: сварочные горелки серии 3 и серии 5)
Для сварочных горелок с газовым и водяным охлаждением используется одинаковый метод.
| 1. | Вставьте муфтовую гайку возле направляющего канала для измерения. |

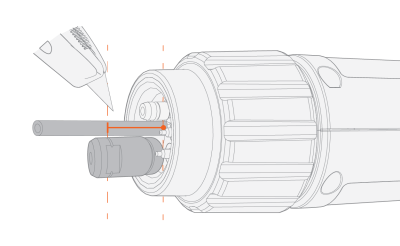

| 2. | С помощью ножа для ковров обрежьте направляющий канал для проволоки заподлицо с канавкой в муфтовой гайке. |

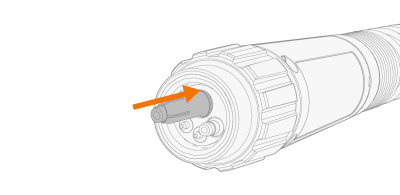

| 3. | Наденьте удерживающий конус на направляющий канал и надавите на него, чтобы установить на место. |
| 4. | Поместите муфтовую гайку на направляющий канал для проволоки и закрепите ее на месте. Выполните затяжку с усилием 12 Нм. |
Установка узла втулки и обрезка направляющего канала для проволоки (разъем Kemppi: сварочные горелки серии 8)
Для сварочных горелок с газовым и водяным охлаждением используется одинаковый метод, за исключением дополнительного уплотнительного кольца в перечисленных ниже моделях.
| 1. | Временно снимите колпачок с длинной муфтовой гайки. |

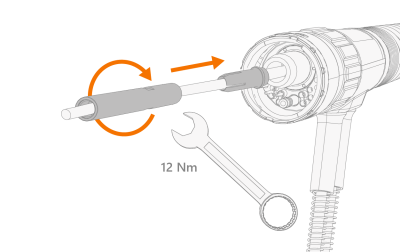

| 2. | Установите стопорный конус и гайку втулки (без колпачка) на направляющий канал и закрепите их на месте. Выполните затяжку с усилием 12 Нм. |
|
|

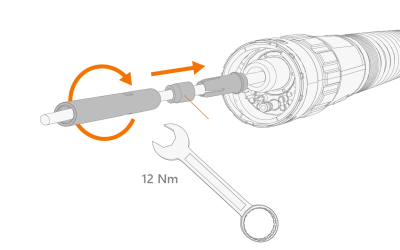

Все модели Flexlite GX серии 8 (разъем Kemppi) оснащены более длинной втулкой для направляющего канала проволоки. Модели GMN, WS и 608W серии 8 с газовым охлаждением также включают дополнительное уплотнительное кольцо (*): |

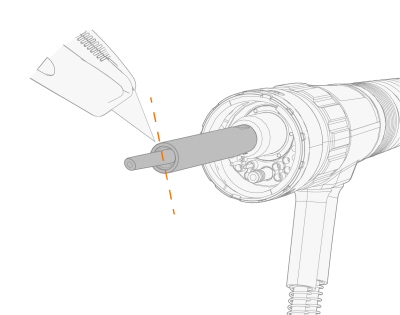

| 3. | Обрежьте направляющий канал по уровню торца накидной гайки. Для резки используйте нож для ковров. |
| 4. | Установите торцевую крышку. Выполните затяжку с усилием 1 Нм. |
