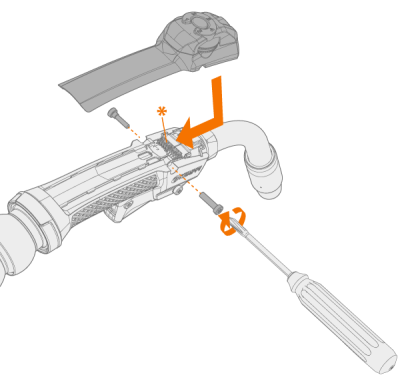

Установка пригорелочного пульта дистанционного управления горелки

Пульт дистанционного управления сварочной горелки Flexlite GX серии 5 (GXR10) можно использовать только с оборудованием Kemppi Fastmig.

Сварочную горелку Flexlite GX серии 8 и цифровой пульт дистанционного управления горелки (GXR80B) можно использовать только с оборудованием Kemppi X8 MIG Welder.

Убедитесь, что на этом этапе сварочное оборудование не подключено к электрической сети и что сварочная горелка не подключена.

Необходимые инструменты:

TX20

1.

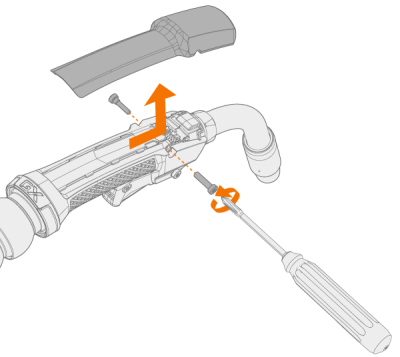

Снимите крышку, отвернув винты на боковых сторонах, а затем сдвинув крышку немного вперед и вверх.

2.

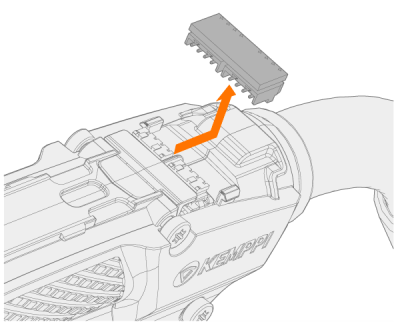

Извлеките установленный чип печатной платы из разъемов в горелке.

3.

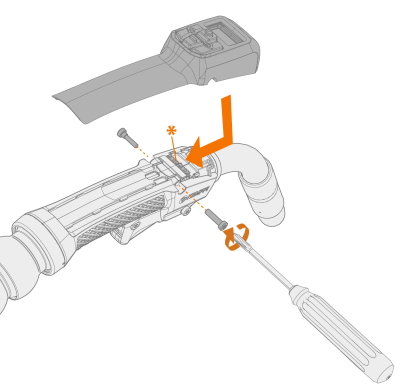

Установите новую крышку пригорелочного пульта дистанционного управления на корпус горелки так, чтобы она немного выступала вперед, а затем сдвиньте ее назад, чтобы разъемы (*) совместились и подключились.

4.

Закрепите крышку пульта дистанционного управления винтами с боковых сторон.
