Substituição do conduíte de aço

Ferramentas necessárias:

Remoção e instalação do conduíte do arame

Este mesmo método se aplica às pistolas de soldagem com conectores Euro (GX séries 3 e 5) e Kemppi (GX série 8), mas os detalhes visuais podem variar. O método é o mesmo para pistolas de soldagem refrigerada a gás e água.

1. Pacote de reforço do cabo da pistola de soldagem.

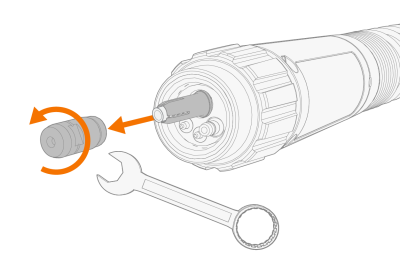

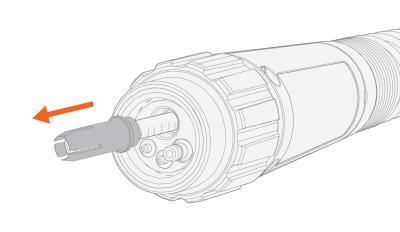

2. Na extremidade do cabo do alimentador de arame, remova a porca de manga do conduíte e o cone retentor.

A pistola de soldagem GX série 8 tem uma porca de manga longa e os modelos GMN, WS e 608 W série 8 incluem também um anel de vedação adicional (*). Remova isso também.

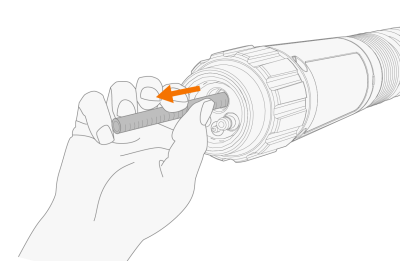

3. Remova o conduíte anterior da mangueira do cabo.
Se você ainda planeja usar o mesmo conduíte do arame posteriormente, evite danificá-lo nesta fase.

4. Avance o novo conduíte do arame na mangueira do cabo até que ele pare na extremidade do pescoço da pistola.
O conduíte de aço padrão inclui uma seção em espiral de aço desencapada(*) na extremidade dianteira. Esta seção entra primeiro. O conduíte de aço para uma pistola de soldagem multipescoço não inclui uma seção desencapada.

Para garantir que o conduíte do arame esteja na posição correta, remova temporariamente a ponta de contato da pistola de soldagem. Para obter mais informações sobre a ponta de contato, consulte Sobre o equipamento e Montagem da pistola. No caso de uma pistola de soldagem multipescoço, o conduíte do arame não entra no pescoço. Com uma pistola de soldagem multipescoço, o pescoço deve ser removido (consulte Substituição do conduíte para multipescoço).

Para finalizar a instalação do conduíte do arame, consulte (de acordo com o modelo de sua pistola de soldagem):

Instalação do conjunto da luva e corte do conduíte (conector Euro: pistolas de soldagem séries 3 e 5) ou

Instalação do conjunto da luva e corte do conduíte (conector Kemppi: pistolas de soldagem série 8).

Instalação do conjunto da luva e corte do conduíte (conector Euro: pistolas de soldagem séries 3 e 5)

O método é o mesmo para pistolas de soldagem refrigerada a gás e água.

1. Insira a porca de manga próximo ao conduíte para medir.
2. Usando um alicate de corte lateral, corte o conduíte rente à ranhura na extremidade da porca de manga.

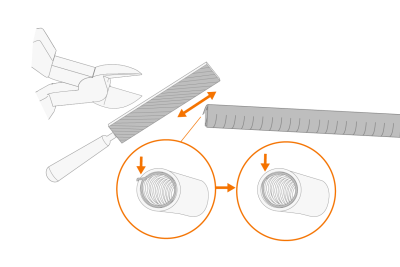

3. Lixe a extremidade do conduíte.

Não deixe bordas internas ásperas que possam danificar o arame de enchimento.

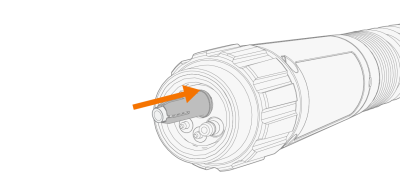

4. Insira o cone retentor no conduíte e empurre-o no lugar.

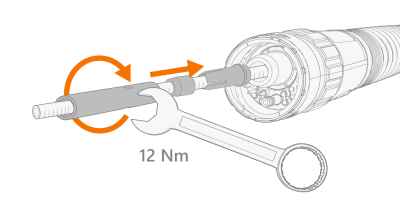

5. Coloque a porca de manga no conduíte e prenda-a no lugar. Aperte com torque de 12 Nm.

Instalação do conjunto da luva e corte do conduíte (conector Kemppi: pistolas de soldagem série 8)

O método é o mesmo para pistolas de soldagem refrigerada a gás e água, exceto para o anel de vedação adicional com os modelos mencionados abaixo.

1. Remova temporariamente a tampa de extremidade da porca de manga longa.

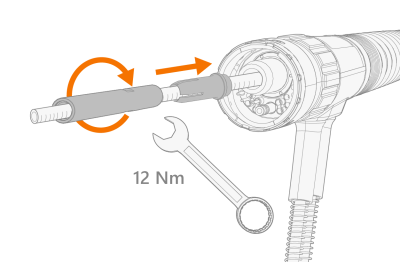

2. Insira o cone retentor e a porca de manga (sem a tampa de extremidade) no conduíte e prenda-os no lugar. Aperte com torque de 12 Nm.

Os modelos Flexlite GX da série 8 (conector Kemppi) têm uma luva de conduíte mais longa. Os modelos GMN, WS e 608W série 8 incluem também um anel de vedação adicional (*):

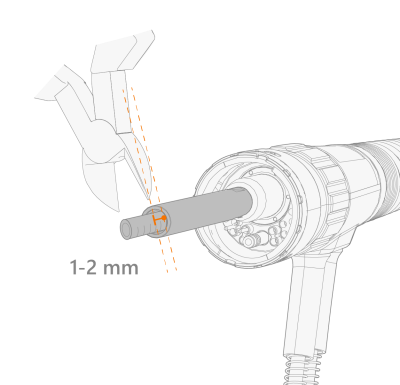

3. Corte o conduíte deixando entre 1 e 2 mm de excesso medidos a partir da extremidade da porca da luva. Use um alicate de corte lateral para cortar.

4. Lixe a extremidade do conduíte.

Não deixe bordas internas ásperas que possam danificar o arame de enchimento.
5. Instale a tampa da extremidade. Aperte com torque de 1 Nm.
