Remplacement de la gaine DL Chili
Outils nécessaires :
|
|
Retrait et insertion de la gaine
Cette même méthode s'applique aux torches de soudage avec connecteur Euro (GX séries 3 et 5) et Kemppi (GX série 8), mais les détails visuels peuvent varier. La méthode est également identique pour les torches de soudage refroidies par gaz et par eau.

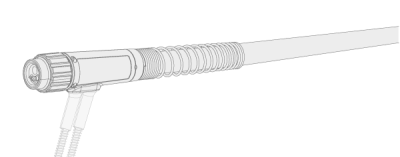

| 1. | Redressement du faisceau de la torche de soudage. |

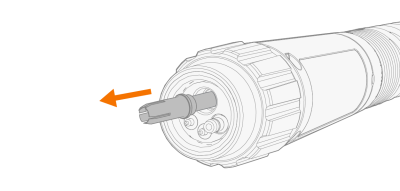

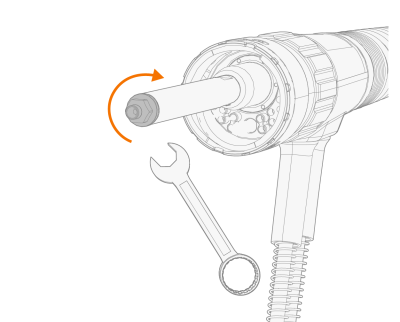

| 2. | À l'extrémité du côté dévidoir du câble, retirer l'écrou à manchon et le cône de maintien de la gaine. |
|
La torche de soudage GX série 8 dispose d'un écrou à manchon long et les modèles série 8 GMN, WS et 608W comprennent également une bague d’étanchéité supplémentaire (*). La retirer également. |

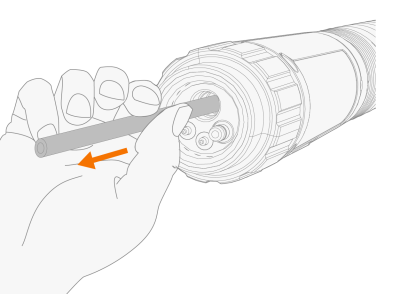

| 3. | Retirez l'ancienne gaine du tuyau. |
|
S'il est prévu de réutiliser cette même ancienne gaine ultérieurement, veiller à ne pas l'endommager lors de cette opération. |

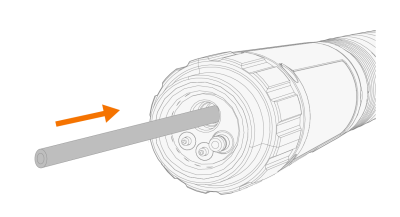

| 4. | Introduire la nouvelle gaine dans le flexible jusqu'à ce qu'elle se bloque du côté du col de la torche. |
|
|
La gaine DL Chili standard comprend une courte section en spirale en métal à son extrémité avant. Cette extrémité en spirale en métal entre en premier. La gaine DL Chili pour une torche de soudage à cols de cygne multiples ne comprend pas la section en spirale en métal. |
|
|
Pour s'assurer que la gaine est en position correcte, retirer provisoirement le tube contact de la torche. Pour plus d'informations sur la pointe de contact, consultez Présentation de l'équipement et Montage de la torche. Dans le cas d'une torche à cols multiples, la gaine n'entre pas dans le col. Avec une torche à cols multiples, il est nécessaire de retirer le col (consultez Remplacement de la gaine pour cols de cygne multiples).
|
Pour finir l'installation de la gaine, se reporter à la section (selon le modèle de torche de soudage) :
Installation du manchon et coupe de la gaine (connecteur Kemppi : torches de soudage série 8).
Installation du manchon et coupe de la gaine (connecteur euro : torches de soudage série 3 et série 5)
La méthode est identique pour les torches de soudage refroidies par gaz et par eau.
| 1. | Insérez l'écrou à manchon en regard de la gaine pour la mesure. |

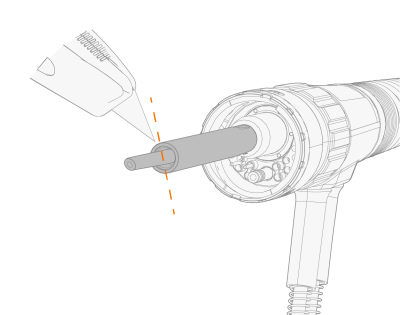

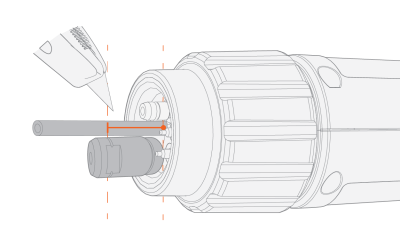

| 2. | À l'aide d'un couteau à tapis, coupez la gaine au ras de la rainure de l'extrémité de l'écrou à manchon. |

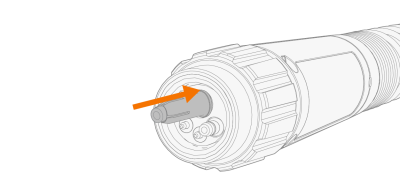

| 3. | Insérez le cône de maintien sur la gaine et enfoncez en place. |

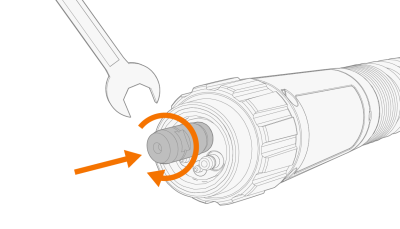

| 4. | Placez l'écrou à manchon sur la gaine et fixez-le en place. Serrez avec un couple de 12 Nm. |
Installation du manchon et coupe de la gaine (connecteur Kemppi : torches de soudage série 8)
La méthode est identique pour les torches de soudage refroidies par gaz et par eau, à l'exception de la bague d'étanchéité supplémentaire avec les modèles indiqués ci-dessous.

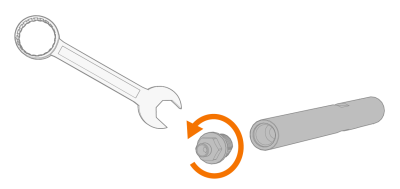

| 1. | Retirer temporairement l'embout de l'écrou à manchon long. |

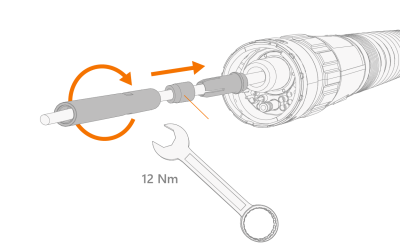

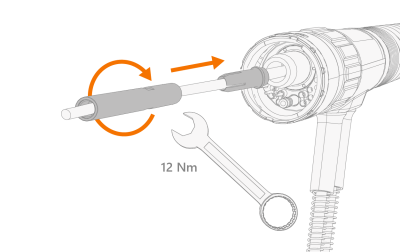

| 2. | Insérez le cône de retenue et l'écrou de manchon (sans capuchon d'extrémité) sur la gaine et fixez-les en place. Serrez avec un couple de 12 Nm. |
|
|
Tous les modèles Flexlite GX de la série 8 (connecteur Kemppi) comprennent une gaine plus longue. Les modèles série 8 GMN, WS et 608W comprennent également une bague d'étanchéité supplémentaire (*) : |
| 3. | Couper la gaine au ras de l'extrémité de l'écrou du manchon. Utilisez un cutter pour couper. |
| 4. | Installez le capuchon d'extrémité. Serrez avec un couple de 1 Nm. |
