Installation de la commande à distance de la torche

La commande à distance de la torche de soudage Flexlite GX série 5 (GXR10) ne peut être utilisée qu'avec les équipements Fastmig de Kemppi.

La torche de soudage Flexlite GX série 8 et sa commande à distance numérique (GXR80B) ne peuvent être utilisées qu'avec les équipements X8 MIG Welder de Kemppi.

S'assurer tout d'abord que l'équipement de soudage n'est pas raccordé au secteur et que la torche n'est pas encore connectée au poste à souder.

Outils nécessaires :

TX20

1.

Retirer le capot en desserrant les vis latérales, puis en le déplaçant légèrement vers l’avant et le haut.

2.

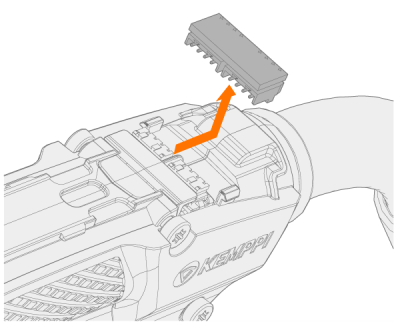

Retirer le petit circuit imprimé des connecteurs à l'intérieur de la torche.

3.

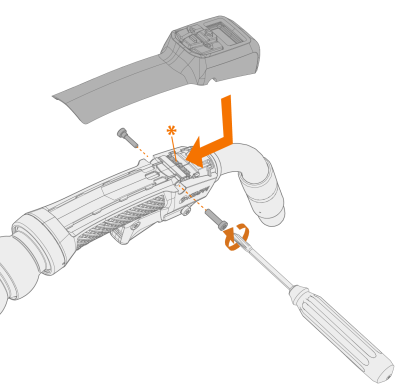

Placer le capot de la nouvelle commande à distance contre le corps de la torche, légèrement à l’avant, et le faire glisser vers l’arrière en alignant les broches(*) pour les interconnecter.

4.

Fixer le capot de la commande à distance à l'aide des vis latérales.
