更换 DL Chili 送丝导管

所需工具：

取出和装入送丝导管

气冷和水冷焊枪的方法相同。

1.

拉直焊枪电缆包。

2.

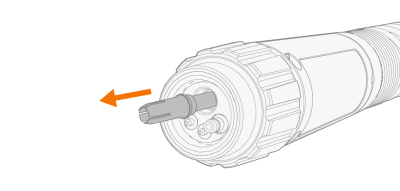

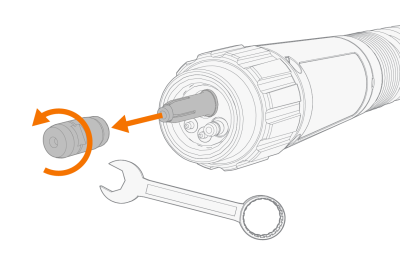

在电缆的送丝机端，取下送丝导管的套筒螺母和护圈锥。

3.

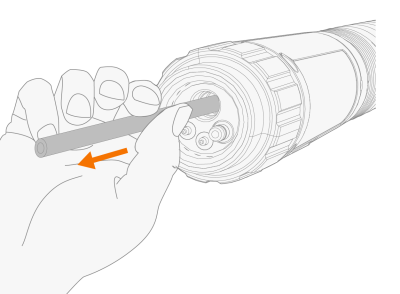

从电缆软管中拆下旧的送丝导管。

如果之后仍打算使用相同的送丝导管，请确保在此阶段不损坏送丝导管。

4.

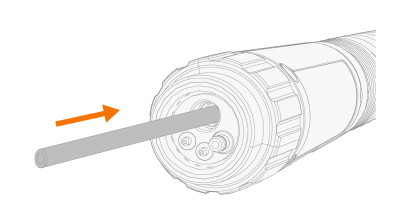

将新的送丝导管插入电缆软管中，直到它停在焊枪鹅颈末端。

标准 DL Chili 送丝导管的前端有一个较短的金属螺旋部分。此金属螺旋端先进入。

为确保送丝导管位于正确位置，请暂时移除焊枪导电嘴。有关导电嘴的更多信息，请参见关于设备和组装焊枪。

安装套管组件并切割送丝导管

气冷和水冷焊枪的方法相同。

1.

将套管螺母插入到送丝导管旁边以便测量。

2.

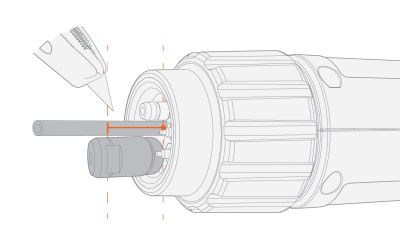

使用地毯刀切割送丝导管，使其与套筒螺母端部的轮槽齐平。

3.

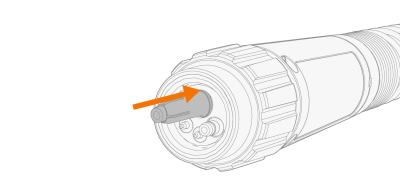

将护圈锥插入到送丝导管上并推入到位。

4.

将套筒螺母放置到送丝导管上，并将它固定到位。拧紧至 12 Nm 扭矩。
