Замена направляющего канала для стальной проволоки
Необходимые инструменты:
|
|
|
Снятие и замена направляющего канала
Для сварочных горелок с газовым и водяным охлаждением используется одинаковый метод.

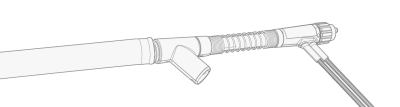

| 1. | Расправьте комплект кабелей сварочной горелки. |

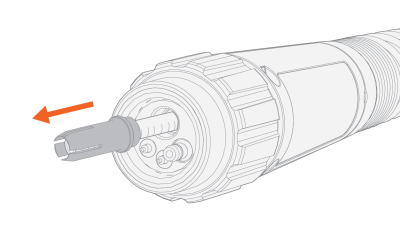

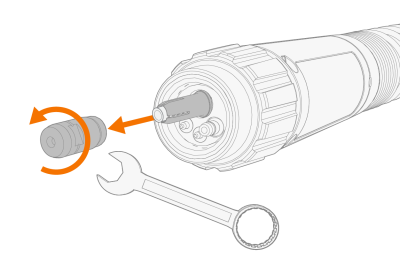

| 2. | На торце кабеля со стороны механизма подачи проволоки снимите муфтовую гайку направляющего канала, накидную гайку и конус-фиксатор. |

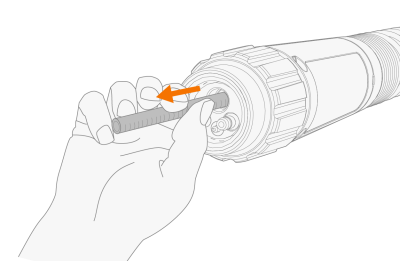

| 3. | Снимите старый направляющий канал для проволоки с кабеля. |
|
Если этот же направляющий канал еще будет использоваться, будьте осторожны, чтобы не повредить направляющий канал на этом этапе. |

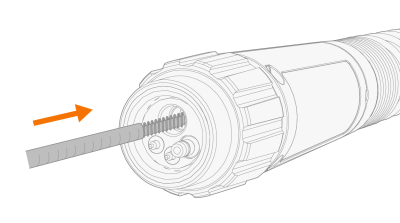

| 4. | Вставьте новый направляющий канал в шланг кабеля до его упора со стороны шейки горелки. |
|
Стандартный направляющий канал для стальной проволоки имеет спиральную секцию без покрытия (*) на переднем конце. Эта секция располагается первой. |
|
Чтобы убедиться, что направляющий канал находится в правильном положении, временно снимите контактный наконечник сварочной горелки. Более подробная информация о контактном наконечнике приведена в разделах Об оборудовании и Сборка горелки.
|
Монтаж узла втулки и обрезание направляющего канала
Для сварочных горелок с газовым и водяным охлаждением используется одинаковый метод.
| 1. | Вставьте муфтовую гайку возле направляющего канала для измерения. |

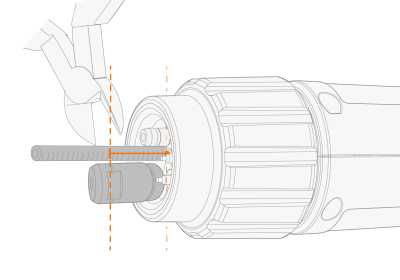

| 2. | Используя боковые кусачки, отрежьте направляющий канал для проволоки заподлицо с пазом в торце муфтовой гайки. |

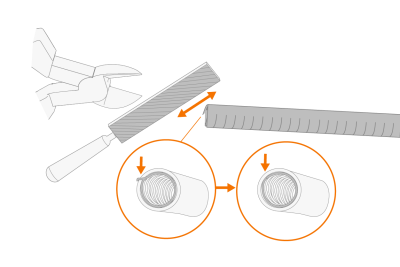

| 3. | Обработайте торец направляющего канала напильником. |
|
Не оставляйте грубых внутренних кромок, которые могут повредить присадочную проволоку. |

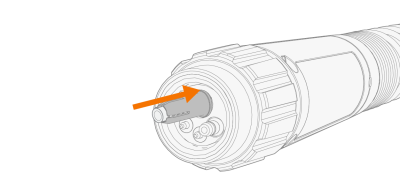

| 4. | Наденьте удерживающий конус на направляющий канал и надавите на него, чтобы установить на место. |

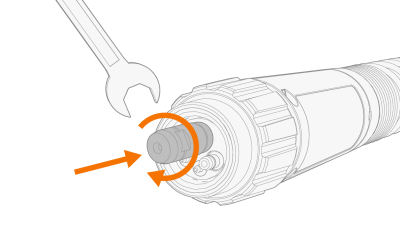

| 5. | Поместите муфтовую гайку на направляющий канал для проволоки и закрепите ее на месте. Выполните затяжку с усилием 12 Нм. |
