Sostituzione della guaina in acciaio

Utensili necessari:

Rimozione e inserimento della guaina guidafilo

Il metodo è lo stesso per entrambe le torce per saldatura raffreddate ad acqua e a gas.

1. Stendere il cavo della torcia di saldatura.

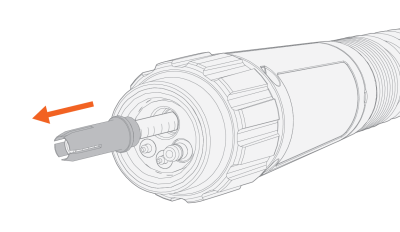

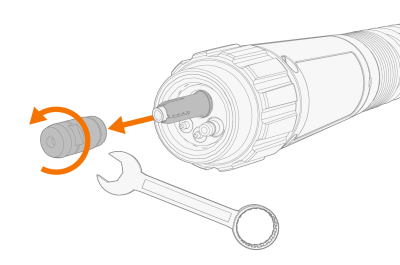

2. All’estremità del cavo su cui si trova il trainafilo, rimuovere il dado del manicotto e il cono di ritegno della guaina in filo metallico.

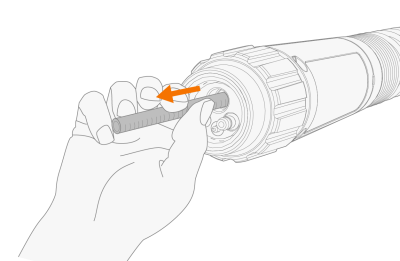

3. Rimuovere la vecchia guaina dal tubo flessibile del cavo.
Se si prevede di utilizzare la stessa guaina guidafilo in un secondo momento, assicurarsi di non danneggiare la guaina in questa fase.

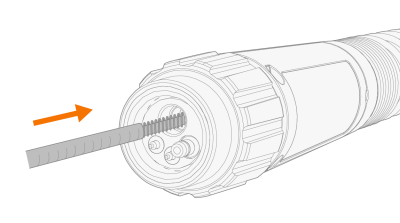

4. Inserire la nuova guaina guidafilo nel tubo flessibile del cavo fino all’arresto sull’estremità della lancia della torcia.
La guaina in acciaio standard include una breve sezione a spirale in acciaio spogliato (*) all'estremità anteriore. Tale sezione viene inserita per prima.

Per assicurarsi che la guaina guidafilo sia nella posizione corretta, rimuovere temporaneamente la punta di contatto della torcia di saldatura. Per ulteriori informazioni sulla punta guidafilo, vedere Informazioni sull’attrezzatura e Assemblaggio della torcia.

Installazione del gruppo manicotto e taglio della guaina in filo metallico

Il metodo è lo stesso per entrambe le torce per saldatura raffreddate ad acqua e a gas.

1. Inserire il dado del manicotto accanto alla guaina per la misura.

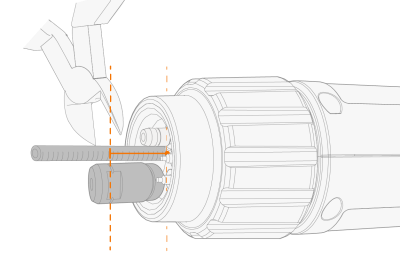

2. Tagliare la guaina guidafilo con scanalatura in corrispondenza dell'estremità del dado del manicotto utilizzando pinze a taglio laterale.

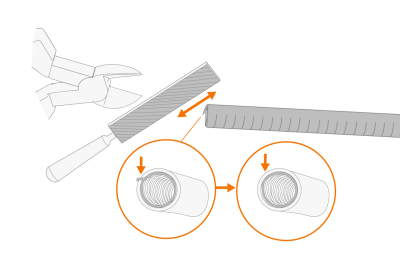

3. Limare l’estremità della guaina.

Non lasciare bordi ruvidi ed interni che potrebbero danneggiare il filo di apporto.

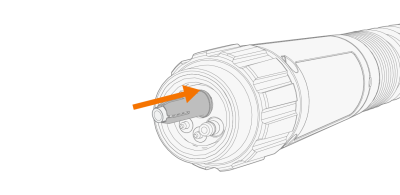

4. Inserire il cono di ritenzione sulla guaina in filo metallico e spingerlo in posizione.

5. Posizionare il dado del manicotto sulla guaina e fissarlo nella posizione corretta. Serrare a una coppia di 12 Nm.
