Remplacement de la gaine en acier
Outils nécessaires :
|
|
|
Retrait et insertion de la gaine
La méthode est identique pour les torches de soudage refroidies par gaz et par eau.
| 1. | Redressement du faisceau de la torche de soudage. |

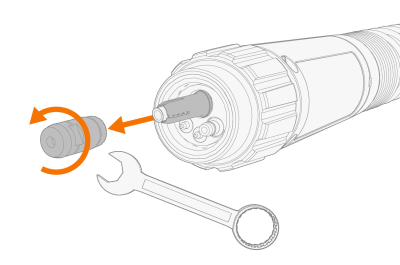

| 2. | À l'extrémité du côté dévidoir du câble, retirer l'écrou à manchon et le cône de maintien de la gaine. |

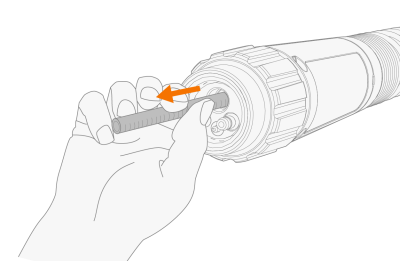

| 3. | Retirez l'ancienne gaine du tuyau. |
|
S'il est prévu de réutiliser cette même ancienne gaine ultérieurement, veiller à ne pas l'endommager lors de cette opération. |

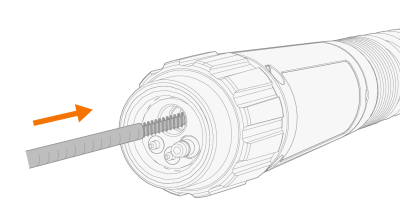

| 4. | Introduire la nouvelle gaine dans le flexible jusqu'à ce qu'elle se bloque du côté du col de la torche. |
|
La gaine en acier standard comprend une section en spirale dénudée en acier(*) à son extrémité avant. Cette section entre en premier. |
|
|
Pour s'assurer que la gaine est en position correcte, retirer provisoirement le tube contact de la torche. Pour plus d'informations sur le tube contact, consultez Présentation de l'équipement et Montage de la torche.
|
Installation du manchon et découpe de la gaine
La méthode est identique pour les torches de soudage refroidies par gaz et par eau.
| 1. | Insérez l'écrou à manchon en regard de la gaine pour la mesure. |

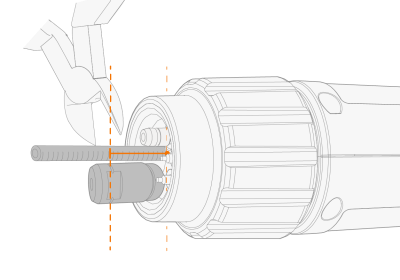

| 2. | À l'aide d'une pince à coupe latérale, coupez la gaine au ras de la rainure de l'extrémité de l'écrou à manchon. |

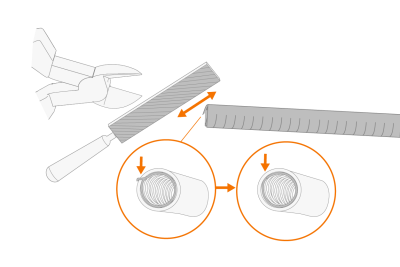

| 3. | Limer l'extrémité de la gaine. |
|
|
Ne pas laisser de hachures sur la face intérieure, elles pourraient endommager le fil d'apport. |

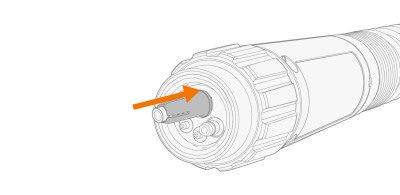

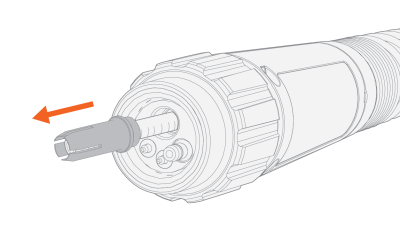

| 4. | Insérez le cône de maintien sur la gaine et enfoncez-le en place. |
| 5. | Placez l'écrou à manchon sur la gaine et fixez-le en place. Serrez avec un couple de 12 Nm. |
