Remplacement de la gaine DL Chili
Outils nécessaires :
|
|
Retrait et insertion de la gaine
La méthode est identique pour les torches de soudage refroidies par gaz et par eau.

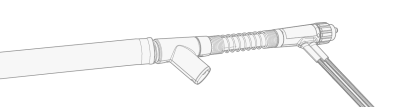

| 1. | Redressement du faisceau de la torche de soudage. |

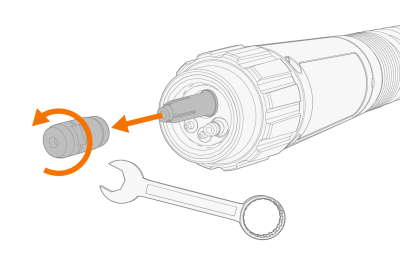

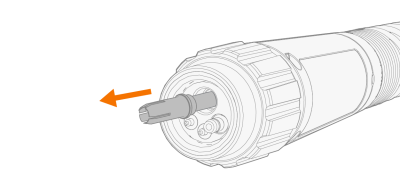

| 2. | À l'extrémité du côté dévidoir du câble, retirer l'écrou à manchon et le cône de maintien de la gaine. |

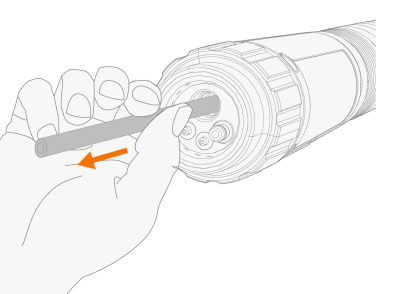

| 3. | Retirez l'ancienne gaine du tuyau. |
|
S'il est prévu de réutiliser cette même ancienne gaine ultérieurement, veiller à ne pas l'endommager lors de cette opération. |

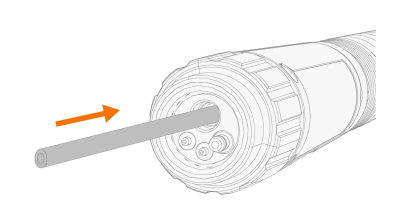

| 4. | Introduire la nouvelle gaine dans le flexible jusqu'à ce qu'elle se bloque du côté du col de la torche. |
|
La gaine DL Chili standard comprend une courte section en spirale en métal à son extrémité avant. Cette extrémité en spirale en métal entre en premier. |
|
|
Pour s'assurer que la gaine est en position correcte, retirer provisoirement le tube contact de la torche. Pour plus d'informations sur le tube contact, consultez Présentation de l'équipement et Montage de la torche.
|
Installation du manchon et découpe de la gaine
La méthode est identique pour les torches de soudage refroidies par gaz et par eau.
| 1. | Insérez l'écrou à manchon en regard de la gaine pour la mesure. |

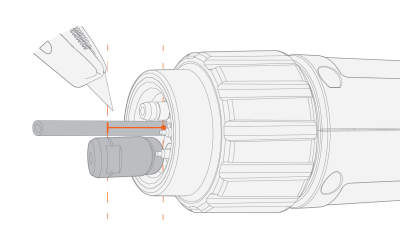

| 2. | À l'aide d'un couteau à tapis, coupez la gaine au ras de la rainure de l'extrémité de l'écrou à manchon. |

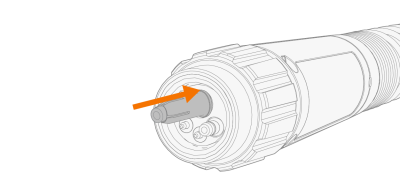

| 3. | Insérez le cône de maintien sur la gaine et enfoncez en place. |

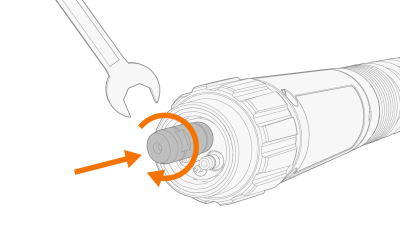

| 4. | Placez l'écrou à manchon sur la gaine et fixez-le en place. Serrez avec un couple de 12 Nm. |
