总线设置

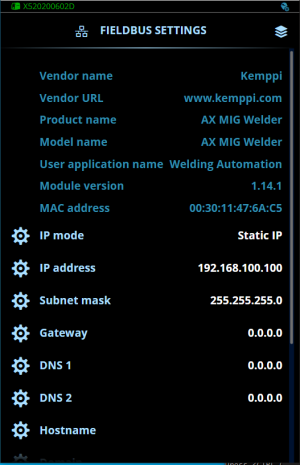

可以在 AX 管理器中通过设置视图菜单访问现场总线设置。下表列出了每个支持的现场总线的设置参数。现场总线设置视图因所使用的现场总线模块而异。
_300x465.png)
更改现场总线设置
| 1. | 选择要调整的设置参数。 |
| 2. | 选择设置值。 |
>>根据要调节的设置参数，参见下面的现场总线设置表格，了解更多详细信息。
| 3. | 确认新值/选择并通过选择“保存”关闭调整视图。 |
总线设置
Modbus TCP此表列出了 Modbus TCP 现场总线设置。
| 参数 | 值 | 说明 |
|---|---|---|
| 标识信息 | ||
| 供应商名称 | Kemppi | 分配给 Kemppi 的供应商标识符。 |
| 产品代码 | 现场总线模块的订购代码。 | |
| 供应商 URL | www.kemppi.com | 供应商的 URL 地址。 |
| 产品名称 | AX MIG Welder | 焊接系统的名称。 |
| 型号名称 | AX MIG Welder | 焊接系统的名称。 |
| 用户应用名称 | 焊接自动化 | 应用程序描述。 |
| 模块版本 | 示例：1.23.4 | 现场总线模块的软件版本。 |
| MAC 地址 | 示例：AA:BB:CC:DD:EE:FF | 现场总线模块以太网端口的唯一地址标识符。 |
| 配置参数 | ||
| IP 模式 | 静态 IP 客户端 |
静态 IP：IP 地址参数值必须手动输入。 客户端：IP 地址参数值来自 DHCP 服务器。 |
| IP 地址 | 现场总线模块的客户特定 IPv4 地址。 |
|
| 子网掩码 | 现场总线模块的子网掩码。 | |
| 网关 | 网关的 IPv4 地址（如果使用）。该字段可以为空。 | |
| DNS 1 | 主 DNS 服务器的 IPv4 地址。该字段可以为空。 | |
| DNS 2 | 次级 DNS 服务器的 IPv4 地址。该字段可以为空。 | |
| 主机名 | 主机名限制为 64 个字符。该字段可以为空。 | |
| 域 | 域名限制为 48 个字符。该字段可以为空。 | |
| 通信 1 模式 | 自动 10 兆比特半双工 10 兆比特全双工 100 兆比特半双工 100 兆比特全双工 |
端口 1 的以太网速度/双工。 在自动模式下，现场总线模块会自动选择正确的模式。 |
| 通信 2 模式 | 自动 10 兆比特半双工 10 兆比特全双工 100 兆比特半双工 100 兆比特全双工 |
端口 2 的以太网速度/双工。 在自动模式下，现场总线模块会自动选择正确的模式。 |
| 连接超时 | 1 ...65535 s 0 = 已禁用 |
在模块关闭连接之前，Modbus 连接可以在没有功能（读或写）的情况下断开的时间（以秒为单位）。 |
| 工艺活动超时 | 1 ...65535 ms 0 = 已禁用 |
在收到最后一条 Modbus 消息后，现场总线模块保持活动状态的时间（以毫秒为单位）。如果在焊接过程中 Modbus 连接丢失，设备会在模块状态从激活变为非激活状态时停止焊接。 |
此表列出了以太网/IP 现场总线设置。
| 参数 | 值 | 说明 |
|---|---|---|
| 标识信息 | ||
| ODVA 供应商 ID | 0x057B | ODVA 分配给 Kemppi 的供应商标识符。 |
| ODVA 设备类型 | 0x0064 | 焊接系统的一般类型的指示。 |
| 产品代码 | 3 | 机器人识别焊接系统的代码。 |
| 序列号 | 示例：750012345 | 焊接电源的序列号。 |
| 产品名称 | AX MIG Welder | 焊接系统的名称。 |
| 模块版本 | 示例：1.23.4 | 现场总线模块的软件版本。 |
| MAC 地址 | 示例：AA:BB:CC:DD:EE:FF | 现场总线模块以太网端口的唯一地址标识符。 |
| 配置参数 | ||
| IP 地址配置 | 客户端/静态 IP | 客户端：IP 地址参数值来自 DHCP 服务器。 静态 IP：IP 地址参数值必须手动输入。 |
| IP 地址 | 现场总线模块的客户特定 IPv4 地址。 |
|
| 子网掩码 | 现场总线模块的子网掩码。 | |
| 网关 | 网关的 IPv4 地址（如果使用）。该字段可以为空。 | |
| DNS 1 | 主 DNS 服务器的 IPv4 地址。该字段可以为空。 | |
| DNS 2 | 次级 DNS 服务器的 IPv4 地址。该字段可以为空。 | |
| 主机名 | 主机名限制为 64 个字符。该字段可以为空。 | |
| 域 | 域名限制为 48 个字符。该字段可以为空。 | |
| 通信 1 模式 | 自动 10 兆比特半双工 10 兆比特全双工 100 兆比特半双工 100 兆比特全双工 |
端口 1 的以太网速度/双工。 在自动模式下，现场总线模块会自动选择正确的模式。 |
| 通信 2 模式 | 自动 10 兆比特半双工 10 兆比特全双工 100 兆比特半双工 100 兆比特全双工 |
端口 2 的以太网速度/双工。 在自动模式下，现场总线模块会自动选择正确的模式。 |
此表列出了 Profibus 现场总线设置。
| 参数 | 值 | 说明 |
|---|---|---|
| 标识信息 | ||
| 制造商 | 0x0368 | PNO (PROFIBUS Nutzerorganisation) 分配给 Kemppi 的供应商标识符。 |
| PNO 标识号 | 0x11BF | 制造商特定的标识号。 |
| 订单 ID | 现场总线模块的订购代码。 | |
| 序列号 | 示例：PSNK0012345 | 焊接电源的序列号。 |
| 硬件版本 | 示例：1 | 现场总线模块的硬件版本。 |
| 模块版本 | 示例：1.23.4 | 现场总线模块的软件版本。 |
| 配置参数 | ||
| 节点地址 | 0...125 126 = SSA 模式 |
现场总线模块的节点地址。 在 SSA 模式下，节点地址是自动定义的。 |
此表列出了 DeviceNet 现场总线设置。
| 参数 | 值 | 说明 |
|---|---|---|
| 标识信息 | ||
| ODVA 供应商 ID | 1403 | ODVA 分配给 Kemppi 的供应商标识符。 |
| ODVA 设备类型 | 100 | 焊接系统的类型的标识符。 |
| 产品代码 | 3 | 机器人识别焊接系统的代码。 |
| 序列号 | 示例：750012345 | 焊接电源的序列号。 |
| 模块版本 | 示例：1.23.4 | 现场总线模块的软件版本。 |
| 产品名称 | AX MIG Welder | 焊接系统的名称。 |
| 配置参数 | ||
| 节点地址 | 0...63 | 现场总线模块的节点地址。 |
| 波特率 | 125 kbps 250 kbps 500 kbps 自动 |
信息在通信通道中传输的速率。 |
此表列出了 EtherCAT 现场总线设置。
| 参数 | 值 | 说明 |
|---|---|---|
| 标识信息 | ||
| ETG 供应商 ID | 0x00FE0001 | ETG (EtherCAT Technology Group) 分配给 Kemppi 的供应商标识符。 |
| 设备类型 | 0x00000000 | 焊接系统的类型的标识符。 |
| 产品代码 | 0x000003<现场总线界面模式的十六进制表示> | 机器人识别焊接系统的代码。 例如，使用现场总线界面模式 20 时，产品代码为 0x00000314。 |
| 序列号 | 示例：750012345 | 焊接电源的序列号。 |
| 设备名称 | AX MIG Welder | 焊接系统的名称。 |
| 硬件版本 | 示例：1 | 焊接系统的硬件版本。 |
| 模块版本 | 示例：1.23.4 | 现场总线模块的软件版本。 |
| 配置参数 | ||
| 设备 ID | 1...65535 | 现场总线模块的节点地址。 |
此表列出了 Profinet 现场总线设置。
| 参数 | 值 | 说明 |
|---|---|---|
| 标识信息 | ||
| 设备 ID | 0x0003 | 机器人识别焊接系统的代码。 |
| PNO 供应商 ID | 0x0368 | 为 Kemppi 分配的供应商标识符。 |
| 站类型 | AX MIG Welder | 焊接系统的名称。 |
| 订单 ID | 现场总线模块的订购代码。 | |
| 序列号 | 示例：PSNK0012345 | 焊接电源的序列号。 |
| 硬件版本 | 示例：1 | 焊接系统的硬件版本。 |
| 模块版本 | 示例：1.23.4 | 现场总线模块的软件版本。 |
| 端口 1 / 端口 2 MAC 地址 | 示例：AA:BB:CC:DD:EE:FF | 现场总线模块以太网端口 1 和 2 的唯一地址标识符。 |
