安装焊丝 (R500 WF EUR/EUR+)

本节介绍如何在 R500 Wire Feeder EUR/EUR+送丝机上安装填充焊丝。有关送丝机部件说明，请参阅R500 Wire Feeder EUR/EUR+和送丝机构。

在安装焊丝之前，先将焊枪安装到送丝机。

更换焊丝时，请先从焊枪和送丝装置上取下剩余的填充焊丝。

务必确保送丝轮适用于相关焊丝（直径和材料）。另请参见送丝机耗材。

1.

松开填充焊丝末端，切除变形部分，使末端变直。

如果使用焊丝盘轴，则确保松开时填充焊丝不会从焊丝盘轴上散开。

2.

修整焊丝头使其变得平滑。

焊丝头的锋利边缘可能会损坏送丝导管。

3.

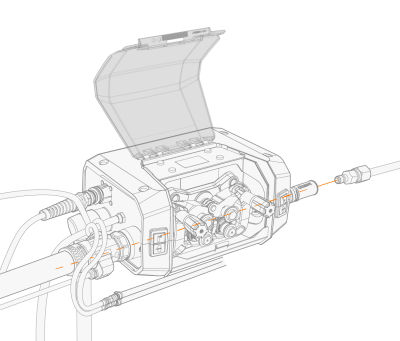

引导填充焊丝穿过焊丝卷筒和送丝机之间的焊丝导管。

4.

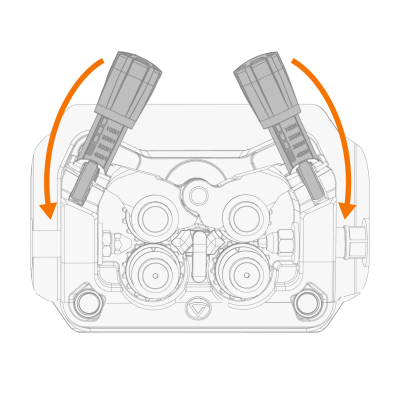

释放压力手柄。

5.

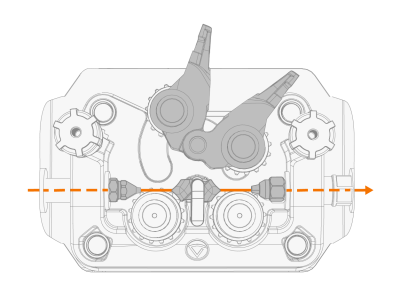

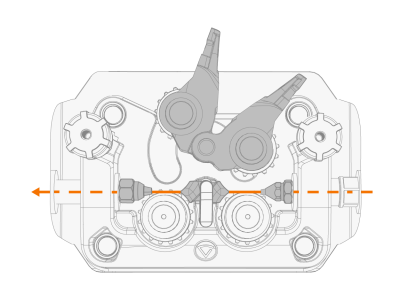

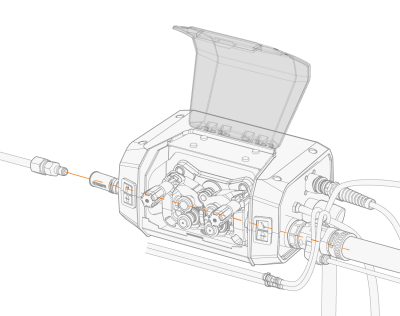

将填充焊丝从进口导管和中间导管引导至出口导管中，后者会把填充焊丝送入焊枪。



6.

用手将填充焊丝推过欧式接头。



7.

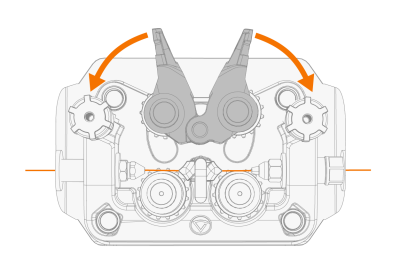

关闭压轮锁定臂。

8.

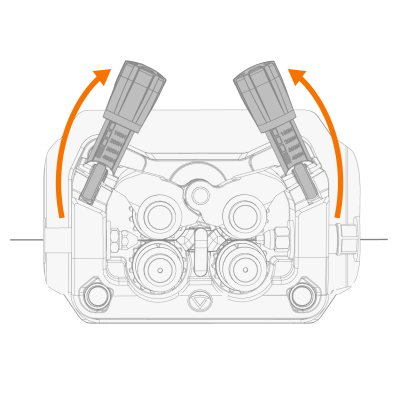

关闭压力手柄。

9.

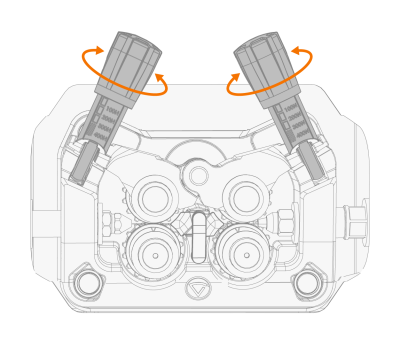

使用压力调节轮调节送丝轮的压力。一对送丝轮的压力应相等。

压柄上的刻度尺表示施加到送丝轮上的压力。根据下表调节送丝轮的压力。

焊丝	送丝轮外形	焊丝直径 (mm)	调节 (x100N)
实芯铁/不锈钢	V 型槽	0.8−1.0	1.5−2.0
		≥ 1.2	2.0−2.5
金属和药芯	V 型槽，带滚花	≥ 1.2	1.0−2.0
自保护（无气）	V 型槽，带滚花	≥ 1.6	2.0−3.0
铝	U 型槽	1.0	0.5−1.0
		1.2	1.0−1.5
		1.4	1.5−2.0
		≥ 1.6	2.0−2.5



压力过大会压平焊丝，并损坏焊丝镀层或药芯。压力过大还会导致不必要的送丝轮磨损和增加变速箱负荷。

10.

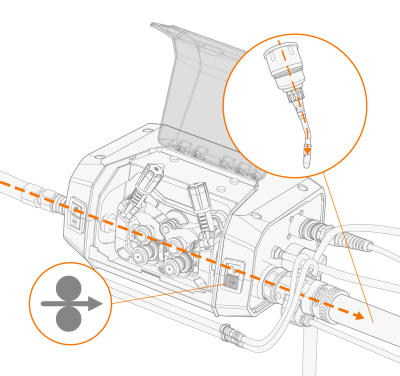

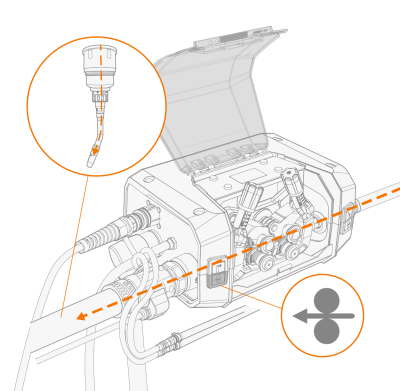

按下向前冷送丝按钮，将填充焊丝推入焊枪中。当焊丝到达焊枪导电嘴时停止。
