连接停止开关（可选）

本节介绍如何将停止开关连接到 RCM。在出现问题的情况下，停止开关可用于比正常情况下更快地停止系统。RCM 停止开关端子适用于具有两个常闭 (NC) 电气触点的停止开关。

AX MIG Welder 系统不随附停止开关。
连接止开关之前先关闭电源。

有关卸下和安装 RCM 顶盖的说明，请参阅 拆卸和安装 RCM 顶盖。

1. 要启用停止开关端子，请拆下工厂安装的跨接线。
2. 将停止开关电缆通过电缆入口布设到 RCM 中。（有关电缆入口的信息，请参阅 将电缆布线到 RCM。）

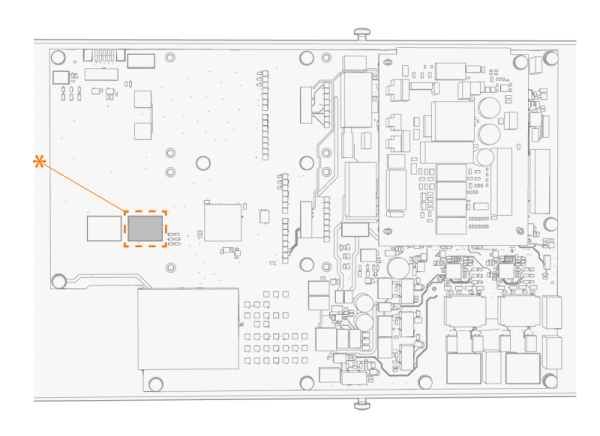

3. 将停止开关电缆连接到 RCM 主板上的停止开关端子 (*)。
终端引脚：


1.通道 1 A
2.通道 1 B
3.通道 2 A
4.通道 2 B

下图为停止开关接线示例：

要停止使用停止开关，请将跨接导线重新连接到端子引脚。
