模拟 IO 附加卡
模拟 IO 附加卡提供两个 0 ... 10 V 模拟输入端和两个 0 ... 10 V 模拟输出端。当需要通过没有现场总线连接的机器人控制送丝速度、焊接电压或微调时，可使用模拟 IO 附加卡。

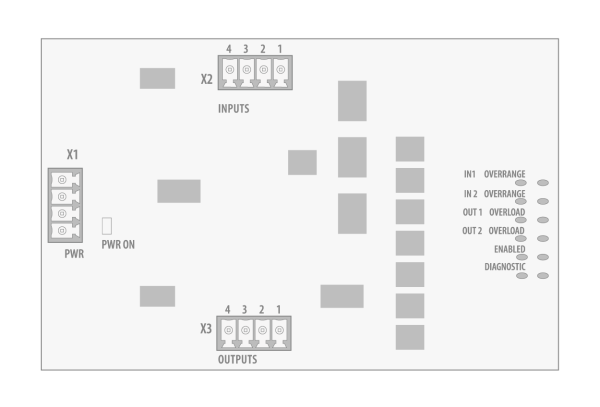

下图显示了模拟 IO 附加卡的概览。
LED 灯
| LED | 说明 |
|---|---|
| PWR ON | 模拟 IO 附加卡外部电源的状态。 |
| IN1 OVERRANGE | 模拟输入端 1 的电压过高。 |
| IN2 OVERRANGE | 模拟输入 2 电压过高。 |
| OUT1 OVERLOAD | 模拟输出 1 负载过大。 |
| OUT2 OVERLOAD | 模拟输出 2 负载过大。 |
| ENABLED | 模拟 IO 附加卡已激活。 |
| DIAGNOSTIC | 留待将来使用。 |
模拟 IO 附加卡终端：
| 终端参考 | 终端名称 |
|---|---|
| X1 | 电源输入 |
| X2 | 模拟输入 |
| X3 | 数字输出 |
电源配置
模拟 IO 附加卡需要外部 24 V 电源（不随 AX MIG Welder 设备提供）。模拟 IO 附加卡的供电电流为 0.1 A。
电源端子 X1 的引脚如下：
1. 24 V 2. GND 3. 24 V 4. GND |
输入配置
模拟输入端为电压测量输入端，测量范围为 0 ... 10 V。模拟输入端受过压保护，最高电压为 24 V。如果输入模拟输入端的电压超出测量范围，则相应的 LED "INx OVERRANGE"（过量程）亮起。
输入连接器 X2 的引脚如下：
|
1. 模拟输入 1 2. GND 3. 模拟输入 2 4. GND |
输出配置
模拟输出为电压源输出，范围为 0 ... 10 V。如果连接到模拟输出端的负载过高，导致输出电压失真，则相应的 "OUTx OVERLOAD"（输出过载）LED 亮起。
输出连接器 X3 的引脚如下：
|
1. 模拟输出 1 2. GND 3. 模拟输出 2 4. GND |
