推拉焊枪控制电缆接头

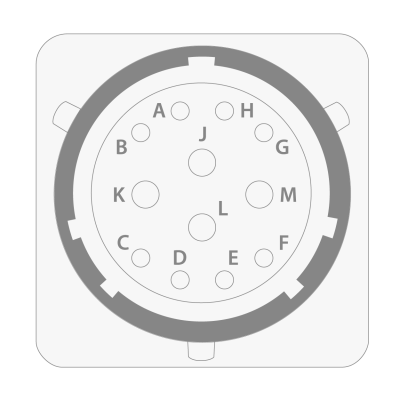

本节介绍与第三方推拉焊枪一起使用的推拉焊枪控制电缆接头中插针的顺序和用途。
| 针脚 | 信号 | 说明 |
|---|---|---|
| A | 编码器通道 A 输入 | 编码器通道 A 的输入 |
| B | 编码器通道 B 输入 | 编码器通道 B 的输入 |
| C | Hall 传感器/编码器 5V 输出 | Hall 传感器和编码器的 5V 输出。 |
| D | Hall 传感器 1 输入 | 电机绕组 1 的 Hall 传感器输入。 |
| E | Hall 传感器 2 输入 | 电机绕组 2 的 Hall 传感器输入。 |
| F | Hall 传感器 3 输入 | 电机绕组 3 的 Hall 传感器输入。 |
| G | 模拟同步正输出 | 差分模拟电压输出，用于第三方推挽式焊枪控制单元。 |
| H | 模拟同步负输出 | 差分模拟电压输出，用于第三方推挽式焊枪控制单元。 |
| J | 电机绕组 1 | 电机绕组 1 的输出。 |
| K | 电机绕组 2 | 电机绕组输出 2. |
| L | 电机绕组 3 | 电机绕组输出 3. |
| M | Hall 传感器/编码器 接地 GND | 用于推拉式 Hall 传感器/编码器的接地 |
