送丝机外围接头

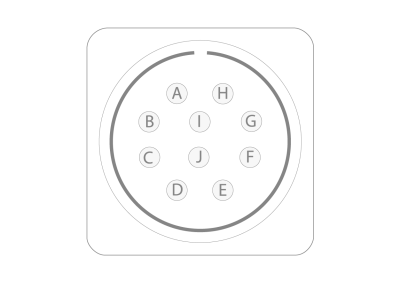

本节介绍用于连接焊枪辅助产品的外围接头引脚顺序和用途。

A. 马达 (+)

>>对于推拉焊枪

B. 马达 (-)

>>对于推拉焊枪

C. 电源 (+24 V)

>>用于带 LED 状态指示灯的碰撞传感器

D. 冷送丝输入

>>用于焊枪的冷送丝按钮

E. 碰撞传感器输入

>>用于碰撞传感器(只有焊枪支架 T1 和 T2 具有碰撞传感器)

F. 接触传感器输出 (+50...+200 V)

>>用于喷嘴的接触定位(确保焊枪支持喷嘴的接触定位)

G. 转速表 (+5 V)

>>对于推拉焊枪

H. 电源接地

>>用于焊枪的冷送丝按钮

>>用于碰撞传感器

I. 转速表 GND

>>对于推拉焊枪

J. 转速表输入

>>对于推拉焊枪。
