Fältbussinställningar

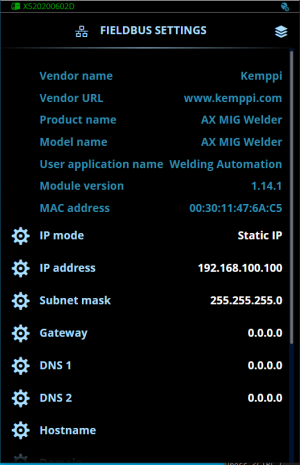

Fältbussinställningar kan nås via menyn Inställningar i AX Manager. Tabellerna nedan visar inställningsparametrarna för varje fältbuss som stöds. Vyn för fältbussinställningar varierar beroende på vilken fältbussmodul som används.

Ändra fältbussinställningar

1. Välj inställningsparameter för justering.
2. Välj inställningsvärde.

>>  Beroende på vilken inställningsparameter som ska justeras, se även tabellerna med fältbussinställningar nedan för mer information.

3. Bekräfta det nya värdet/valet och stäng justeringsvyn genom att välja 'Spara'.

Fältbussinställningar

StängdModbus TCP

Den här tabellen visar Modbus TCP-fältbussinställningarna.

Parameter Värde Beskrivning
Identifieringsinformation
Namn på leverantör Kemppi Leverantörs-ID tilldelat Kemppi.
Artikelnummer   Artikelnummer för fältbussmodulen.
Leverantörens URL www.kemppi.com Leverantörens URL-adress.
Produktnamn AX MIG Welder Svetssystemets namn.
Modellnamn AX MIG Welder Svetssystemets namn.
Namn på användningsområde Svetsautomatisering Tillämpningsbeskrivning.
Modulversion Exempel: 1.23.4 Fältbussmodulens programvaruversion.
MAC-adress Exempel: AA:BB:CC:DD:EE:FF Unikt adress-ID för fältbussmodulens Ethernet-port.
Konfigurationsparametrar
IP-läge Statisk IP
Klient		 Statisk IP: IP-adressparametervärdena måste anges manuellt.
Klient: IP-adressparametervärdena kommer från DHCP-servern.
IP-adress   Kundspecifik IPv4-adress för fältbussmodulen.
Subnätmask   Subnätmask för fältbussmodulen.
Gateway   IPv4-adress för gateway (om sådan används). Detta fält kan vara tomt.
DNS 1   IPv4-adress för den primära DNS-servern. Detta fält kan vara tomt.
DNS 2   IPv4-adress för den sekundära DNS-servern. Detta fält kan vara tomt.
Värdnamn   Värdnamn begränsat till 64 tecken. Detta fält kan vara tomt.
Domän   Domännamn begränsat till 48 tecken. Detta fält kan vara tomt.
Komm 1-läge Automatiskt
10 MBit halv duplex
10 MBit full duplex
100 MBit halv duplex
100 MBit full duplex		 Ethernet-hastighet/duplex för port 1.
I automatiskt läge väljer fältbussmodulen automatiskt rätt läge.
Komm 2-läge Automatiskt
10 MBit halv duplex
10 MBit full duplex
100 MBit halv duplex
100 MBit full duplex		 Ethernet-hastighet/duplex för port 2.
I automatiskt läge väljer fältbussmodulen automatiskt rätt läge.
Timeout för anslutning 1 ... 65535 s
0 = Inaktiverad		 Tid i sekunder som en Modbus-anslutning kan vara öppen utan funktion (läs eller skriv) innan modulen stänger anslutningen.
Aktiv process, timeout 1 ... 65535 ms
0 = Inaktiverad		 Tid i millisekunder som fältbussmodulen förblir i aktivt tillstånd efter att det senaste Modbus-meddelandet togs emot. Om Modbus-anslutningen bryts under svetsning slutar utrustningen att svetsa när modulens läge ändras från aktiv till inaktiv.

StängdEtherNet/IP

Den här tabellen visar Ethernet/IP-fältbussinställningarna.

Parameter Värde Beskrivning
Identifieringsinformation
ODVA leverantörs-ID 0x057B Leverantörs-ID tilldelat Kemppi av ODVA.
ODVA-enhetstyp 0x0064 Indikation om den allmänna typen av svetssystem.
Artikelnummer 3 Nummer via vilket roboten identifierar svetssystemet.
Serienummer Exempel: 750012345 Svetsströmkällans serienummer.
Produktnamn AX MIG Welder Svetssystemets namn.
Modulversion Exempel: 1.23.4 Fältbussmodulens programvaruversion.
MAC-adress Exempel: AA:BB:CC:DD:EE:FF Unikt adress-ID för fältbussmodulens Ethernet-port.
Konfigurationsparametrar
IP-adresskonfiguration Klient/Statisk IP Klient: IP-adressparametervärdena kommer från DHCP-servern.
Statisk IP: IP-adressparametervärdena måste anges manuellt.
IP-adress   Kundspecifik IPv4-adress för fältbussmodulen.
Subnätmask   Subnätmask för fältbussmodulen.
Gateway   IPv4-adress för gateway (om sådan används). Detta fält kan vara tomt.
DNS 1   IPv4-adress för den primära DNS-servern. Detta fält kan vara tomt.
DNS 2   IPv4-adress för den sekundära DNS-servern. Detta fält kan vara tomt.
Värdnamn   Värdnamn begränsat till 64 tecken. Detta fält kan vara tomt.
Domän   Domännamn begränsat till 48 tecken. Detta fält kan vara tomt.
Komm 1-läge Automatiskt
10 MBit halv duplex
10 MBit full duplex
100 MBit halv duplex
100 MBit full duplex		 Ethernet-hastighet/duplex för port 1.
I automatiskt läge väljer fältbussmodulen automatiskt rätt läge.
Komm 2-läge Automatiskt
10 MBit halv duplex
10 MBit full duplex
100 MBit halv duplex
100 MBit full duplex		 Ethernet-hastighet/duplex för port 2.
I automatiskt läge väljer fältbussmodulen automatiskt rätt läge.

StängdProfibus

Den här tabellen visar Profibus-fältbussinställningarna.

Parameter Värde Beskrivning
Identifieringsinformation
Tillverkare 0x0368 Leverantörs-ID tilldelat Kemppi av PNO (PROFIBUS Nutzerorganisation).
PNO Ident. nummer 0x11BF Tillverkarspecifikt ID-nummer.
Beställnings-ID   Fältbussmodulens artikelnummer.
Serienummer Exempel: PSNK0012345 Svetsströmkällans serienummer.
Maskinvarurevision Exempel: 1 Fältbussmodulens maskinvaruversion.
Modulversion Exempel: 1.23.4 Fältbussmodulens programvaruversion.
Konfigurationsparametrar
Nodadress 0 – 125
126 = SSA-läge		 Fältbussmodulens nodadress.
I SSA-läget definieras nodadressen automatiskt.

StängdDeviceNet

Den här tabellen visar DeviceNet-fältbussinställningarna.

Parameter Värde Beskrivning
Identifieringsinformation
ODVA leverantörs-ID 1403 Leverantörs-ID tilldelat Kemppi av ODVA.
ODVA-enhetstyp 100 ID för typen av svetssystem.
Artikelnummer 3 Nummer via vilket roboten identifierar svetssystemet.
Serienummer Exempel: 750012345 Svetsströmkällans serienummer.
Modulversion Exempel: 1.23.4 Fältbussmodulens programvaruversion.
Produktnamn AX MIG Welder Svetssystemets namn.
Konfigurationsparametrar
Nodadress 0...63 Fältbussmodulens nodadress.
Överföringshastighet 125 kbps
250 kbps
500 kbps
Auto		 Hastigheten för informationsöverföring i en kommunikationskanal.

StängdEtherCAT

Den här tabellen visar EtherCAT-fältbussinställningarna.

Parameter Värde Beskrivning
Identifieringsinformation
ETG leverantörs-ID 0x00FE0001 Leverantörs-ID tilldelat Kemppi av ETG (EtherCAT Technology Group).
Enhetstyp 0x00000000 ID för typen av svetssystem.
Artikelnummer 0x000003<gränssnittsläge för fältbuss i hexadecimal> Nummer via vilket roboten identifierar svetssystemet.
Till exempel, med gränssnittsläge för fältbuss 20 är produktkoden 0x00000314.
Serienummer Exempel: 750012345 Svetsströmkällans serienummer.
Enhetens namn AX MIG Welder Svetssystemets namn.
Maskinvarurevision Exempel: 1 Svetssystemets maskinvaruversion.
Modulversion Exempel: 1.23.4 Fältbussmodulens programvaruversion.
Konfigurationsparametrar
Enhets-ID 1...65535 Fältbussmodulens nodadress.

StängdProfinet

Den här tabellen visar Profinet-fältbussinställningarna.

Parameter Värde Beskrivning
Identifieringsinformation
Enhets-ID 0x0003 Nummer via vilket roboten identifierar svetssystemet.
PNO leverantörs-ID 0x0368 Leverantörs-ID tilldelat Kemppi.
Stationstyp AX MIG Welder Svetssystemets namn.
Beställnings-ID   Fältbussmodulens artikelnummer.
Serienummer Exempel: PSNK0012345 Svetsströmkällans serienummer.
Maskinvarurevision Exempel: 1 Svetssystemets maskinvaruversion.
Modulversion Exempel: 1.23.4 Fältbussmodulens programvaruversion.
Port 1/Port 2 MAC-adress Exempel: AA:BB:CC:DD:EE:FF Unikt adress-ID för fältbussmodulens Ethernet-portar 1 och 2.
