Kalibrering av svetskabelkretsen

Motståndet i svetsledarkretsen kan mätas med hjälp av den inbyggda funktionen för kabelkalibrering utan extra mätkabel.

För lyckad kalibrering, använd ett rent/nytt kontaktmunstycke och se till att arbetsstyckets yta är ren.

1.

Ta bort gaskåpan från svetspistolen.

2.

Dra tillbaka det återstående tillsatsmaterialet från svetspistolen genom att trycka på trådmatningens bakåtknapp (klipp vid behov av tråden först).

3.

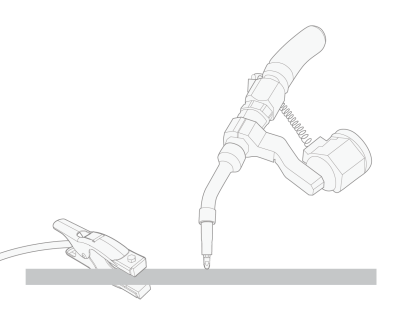

Placera svetspistolen i rätt vinkel (90°) till cirka 1 mm från arbetsstycket.

4.

Flytta svetspistolen så att kontaktmunstycket vidrör arbetsstycket.

Kontakten mellan kontaktmunstycket och arbetsstycket måste vara tillräcklig. Kontaktmunstycket får dock inte pressas för hårt mot arbetsstycket.

5.

I AX Manager, gå till Inställningar – Enhetsinställningar och välj Kabelkalibrering och följ instruktionerna på skärmen.

6.

Kontrollera de uppmätta värdena i AX Manager och upprepa kalibreringen vid behov (t.ex. om kalibreringen misslyckades på grund av dålig kontakt mellan kontaktmunstycket och arbetsstycket).

7.

Lyft efter kalibreringen svetspistolen från arbetsstycket, kör ut tråden ur kontaktmunstycket och sätt tillbaka gaskåpan.
