Installera tråd (R500 WF EUR/EUR+ )
Detta avsnitt beskriver hur du installerar tillsatsmaterial i R500 Wire Feeder EUR/EUR+. För beskrivning av trådmatarverkets delar, se R500 Wire Feeder EUR/EUR+ och Trådmatningsmekanism.
|
Anslut svetspistolen till trådmatarverket innan tråden installeras. |
|
|
Vid trådbyte ska kvarvarande tillsatsmaterial tas bort ur svetspistolen och trådmatningsmekanismen. |
|
Se alltid till att matarhjulen är anpassade för det aktuella tillsatsmaterialet (diameter och material). Se även Slitdelar till trådmatarverk. |
| 1. | Ta fram änden av tillsatsmaterialet och kapa av eventuell deformerad bit så att änden blir rak. |
|
|
Om en trådbobin används, kontrollera att tråden inte rullas av från bobinen när du släpper den. |
| 2. | Fila av änden på tråden så att den blir jämn. |
|
|
Vassa kanter på trådänden kan skada trådledaren. |
| 3. | För tillsatsmaterialet genom trådledaren mellan trådtunnan och trådmatarverket. |

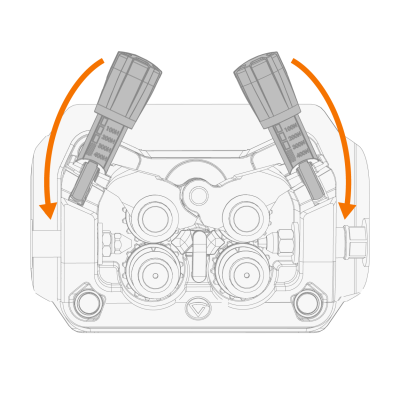

| 4. | Lossa tryckhandtagen. |

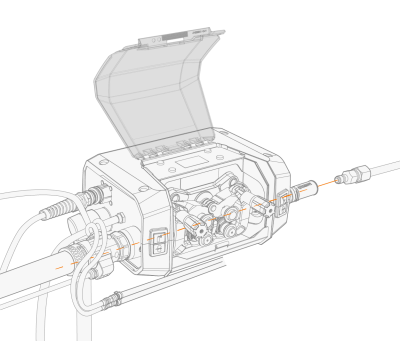

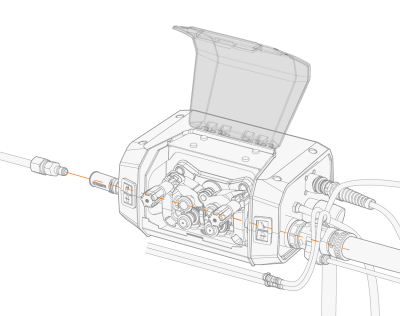

| 5. | För in tillsatsmaterialet genom inloppsröret, mellanstyrröret och in i utloppsröret som matar tillsatsmaterialet till svetspistolen. |
R500 Wire Feeder EUR
R500 Wire Feeder RH EUR+

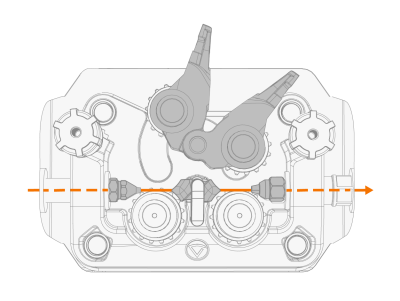

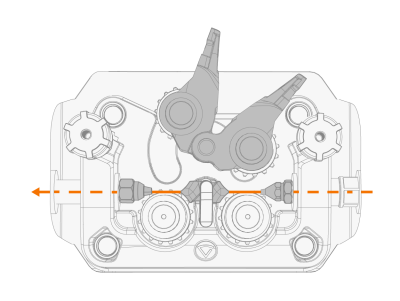

| 6. | Skjut tillsatsmaterialet för hand genom euro-kopplingen. |
R500 Wire Feeder EUR
R500 Wire Feeder RH EUR+

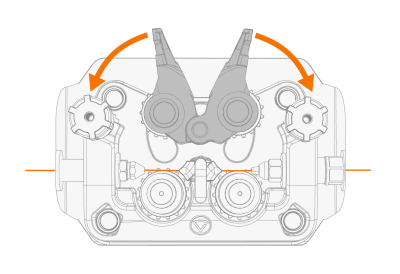

| 7. | Stäng tryckhjulens låsarmar. |

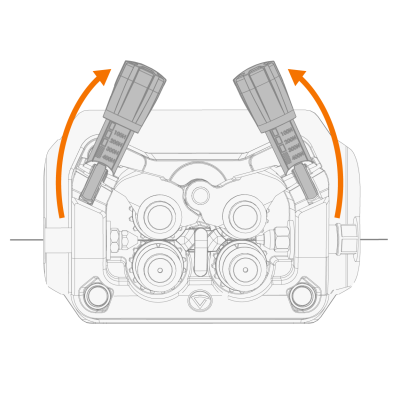

| 8. | Stäng tryckhandtagen. |

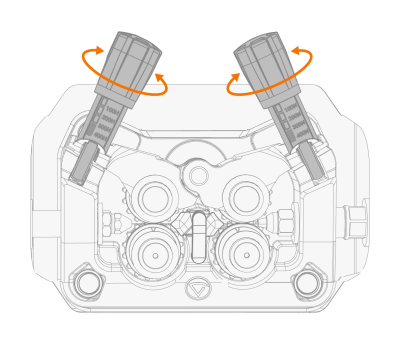

| 9. | Justera matarhjulstrycket med hjälp av tryckjusteringsvredet. Trycket är detsamma för båda matarhjulsparen. |
Den graderade skalan på tryckarmen indikerar det tryck som applicerats på matarhjulen. Justera matarhjulens tryck enligt tabellen nedan.
| Tillsatsmaterial | Matarhjulsprofil | Diameter på tråd/rörelektrod (mm) | Inställning (x100N) |
|---|---|---|---|
| Fe/Ss, homogen | V-spår |
0.8−1.0 | 1.5−2.0 |
| ≥ 1.2 | 2.0−2.5 | ||
| Metall- och flussfylld | V-spår, räfflat |
≥ 1.2 | 1.0−2.0 |
| Självskyddande (utan gas) | V-spår, räfflat |
≥ 1.6 | 2.0−3.0 |
| Aluminium | U-spår |
1.0 | 0.5−1.0 |
| 1.2 | 1.0−1.5 | ||
| 1.4 | 1.5−2.0 | ||
| ≥ 1.6 | 2.0−2.5 |
|
|
För stort tryck plattar till trådelektroden och kan skada rörelektroden. För stort tryck orsakar också onödigt slitage på matarhjulen och ökar belastningen på växellådan. |

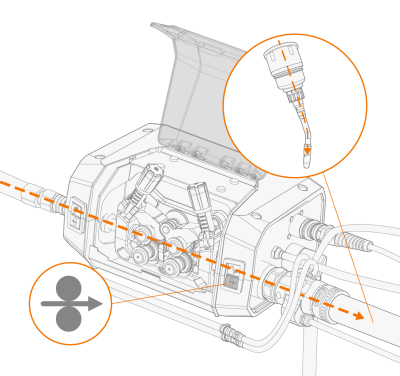

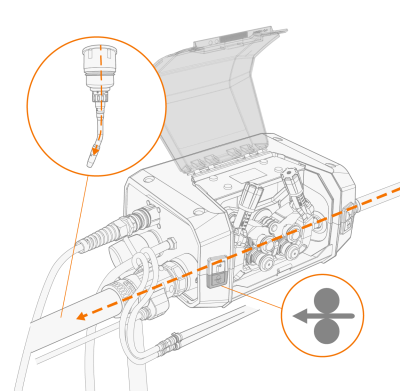

| 10. | Tryck på trådmatningens framåtknapp för att mata in tillsatsmaterialet i svetspistolen. Stanna när tråden når svetspistolens kontaktmunstycke. |
R500 Wire Feeder EUR
R500 Wire Feeder RH EUR+
