Installera styrrör (R500 WF EUR/EUR+)

Detta avsnitt beskriver installationen av trådstyrningsrören. För beskrivning av trådmatarverkets delar, se Trådmatningsmekanism.

Välj styrrören enligt tabellerna här: Slitdelar till trådmatarverk.

Verktyg som krävs:

1.

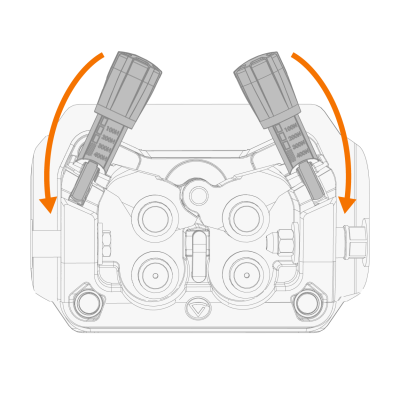

Lossa tryckarmen på trådmatningsmekanismen.

2.

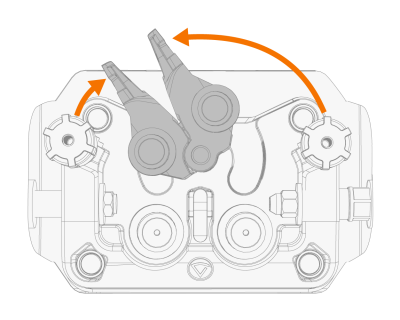

Öppna tryckhjulens låsarmar.

3.

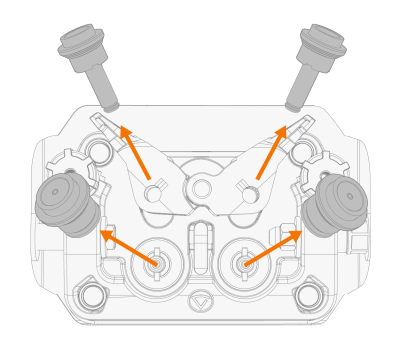

Endast förstagångsinstallation: Ta bort tryckhjulens fästtappar och matarhjulens monteringshylsor.

4.

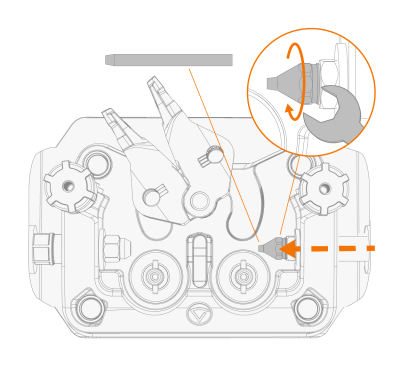

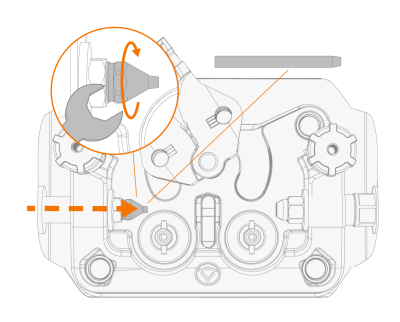

För in det bakre styrröret och dra åt låsspetsen.

5.

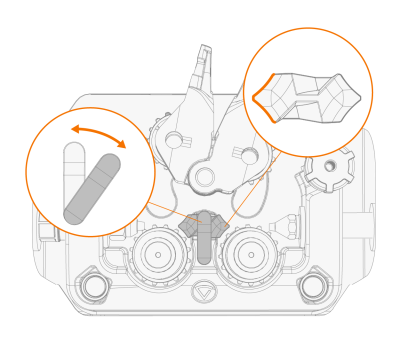

Vänd låsklämman åt sidan och sätt in mellanstyrröret i dess skåra. Se till att märkningspilen pekar i trådens löpriktning.

6.

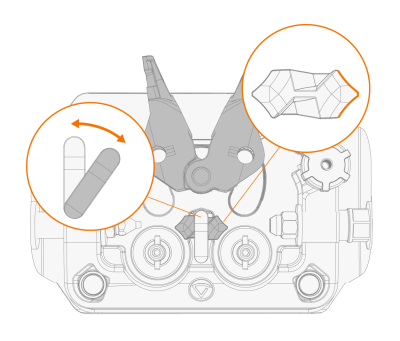

Vrid tillbaka låsklämman för att låsa mellanstyrröret.

7.

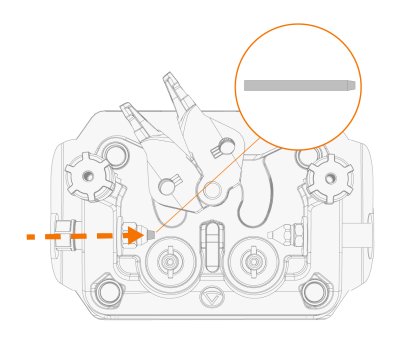

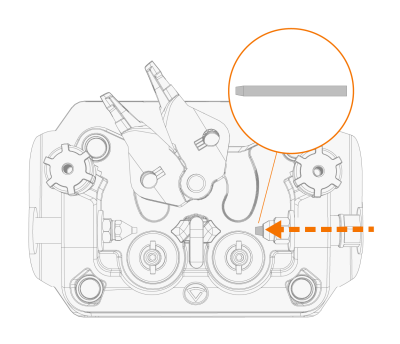

Skjut det främre styrröret på plats.
