Installera tilläggskort (tillval)

Tilläggskort används för att ansluta en extern enhet, t.ex. en rensstation för svetspistol eller en robot som inte har fältbussanslutning, till systemet.

Ledningsdragningen för tilläggskort är kundspecifik, därför ges endast exempel på ledningsdragning i detta avsnitt.

Tilläggskort kräver en separat 24 V strömkälla som inte levereras med AX MIG Welder-utrustningen.

Stäng av strömkällan innan du installerar tilläggskort.

För instruktioner för borttagning och anslutning av övre RCM-locket, se Ta bort och sätta på RCM-locket.

Verktyg som krävs

1.

Installera tilläggskortet så att spåret på kortet är i linje med fliken på tilläggskortplatsen.

Håll tilläggskortet rakt/horisontellt när du sätter i det.

2.

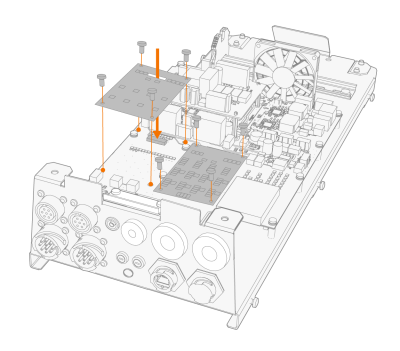

Fäst tilläggskortet på moderkortet med fyra skruvar (M2,5 x 12).

3.

Dra ledningen genom en ledningsingång. (För information om ledningsingångar, se Dra kablar till RCM.)
