Anslutning för styrkabel till push-pull-svetspistol

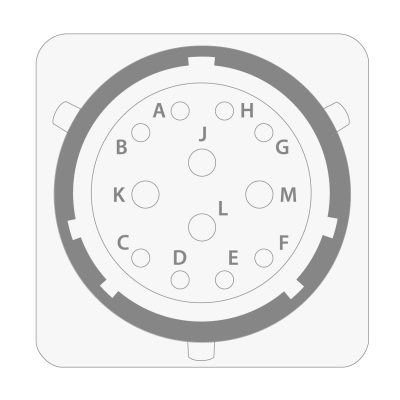

I det här avsnittet beskrivs ordningen på och syftet med stiften i styrkabelanslutningen för push-pull-svetspistoler som används med push-pull-svetspistoler från tredje part.

Stift	Signal	Beskrivning
A	Enkoderkanal A ingång	Ingång för enkoderkanal A.
B	Enkoderkanal B ingång	Ingång för enkoderkanal B.
C	Hall-sensor / enkoder 5 V utgång	5 V-utgång för Hall-sensorer och enkoder.
D	Hall-sensor 1 ingång	Ingång för Hall-sensor för motorlindning 1.
E	Hall-sensor 2 ingång	Ingång för Hall-sensor för motorlindning 2.
F	Hall-sensor 3 ingång	Ingång för Hall-sensor för motorlindning 3.
G	Analog synk positiv utgång	Differentiell analog spänningsutgång för styrenheter för tredje parts push-pull-svetspistol.
H	Analog synk negativ utgång	Differentiell analog spänningsutgång för styrenheter för tredje parts push-pull-svetspistol.
J	Motorlindning 1	Utgång för motorlindning 1.
K	Motorlindning 2	Utgång för motorlindning 2.
L	Motorlindning 3	Utgång för motorlindning 3.
M	Hall-sensor / enkoder GND	Jord för push-pull Hall-sensorer / enkoder.
