Trådmatarverkets kringutrustningskontakt

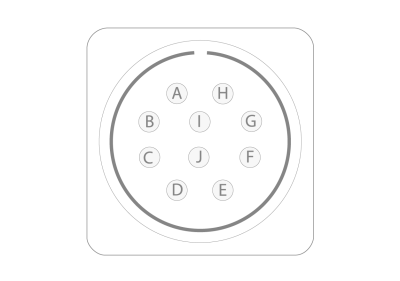

Detta avsnitt beskriver ordningen för och syftet med stiften i kringutrustningskontakten som används för anslutning av extrautrustning för svetspistoler.

A. Motor (+)

>>  för en push-pull-svetspistol

B. Motor (-)

>>  för en push-pull-svetspistol

C. Tillförsel (+24 V)

>>  för en kollisionssensor med LED-statusindikatorer

D. Trådmatning, in

>>  för en svetspistols knapp för trådinmatning

E. Kollisionsgivare, in

>>  för en kollisionssensor (endast pistolfästena T1 och T2 har en kollisionssensor)

F. Touchsensorutspänning (+50 – +200 V)

>>  för touch-operation med gaskåpa (se till att din svetspistol stöder touch-operation med gaskåpa)

G. Varvräknare (+5 V)

>>  för en push-pull-svetspistol

H. Tillförsel, GND

>>  för en svetspistols knapp för trådinmatning

>>  för en kollisionsgivare

I. Varvräknare GND

>>  för en push-pull-svetspistol

J. Varvräknarinsignal

>>  för en push-pull-svetspistol.
