AX MIG Welder mellanledare

AX MIG Welders mellanledare finns i flera olika längder och konfigurationer för att passa din utrustningskonfiguration.

För installation av kablar, se Ansluta kablar till strömkälla och RCM och Ansluta kablar till trådmatarverket (R500).

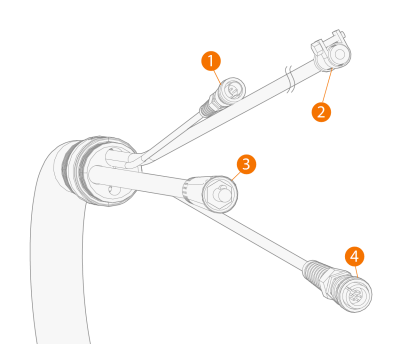

Strömkällans ände på mellanledaren

1. Spänningsavkännande kabel (krävs för processerna WiseThin+ och WiseRoot+)
2. Skyddsgasslang
3. Svetsströmskabel
4. Trådmatarverkets styrkabel.

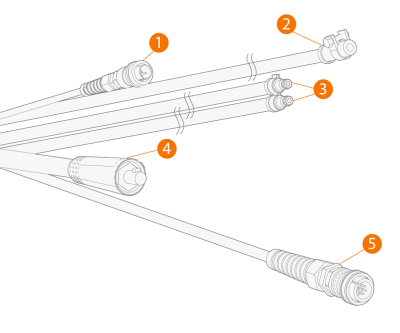

Strömkällans ände på mellanledaren – vattenkylning

1. Spänningsavkännande kabel (krävs för processerna WiseThin+ och WiseRoot+)
2. Skyddsgasslang
3. Kylvätskeslangar (inlopp/utlopp)
4. Svetsströmskabel
5. Trådmatarverkets styrkabel.

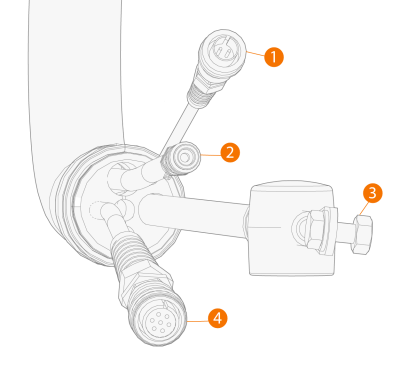

Trådmatarverkets ände på mellanledaren

1. Spänningsavkännande kabel (krävs för processerna WiseThin+ och WiseRoot+)
2. Skyddsgasslang
3. Svetsströmskabel
4. Trådmatarverkets styrkabel.

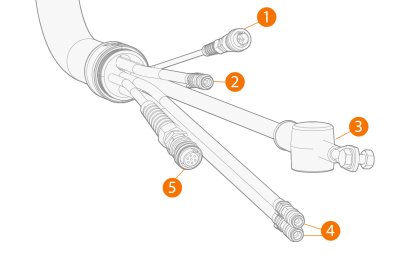

Trådmatarverkets ände på mellanledaren – vattenkylning



1. Spänningsavkännande kabel (krävs för processerna WiseThin+ och WiseRoot+)
2. Skyddsgasslang
3. Svetsströmskabel
4. Kylvätskeslangar (inlopp/utlopp)
5. Trådmatarverkets styrkabel.
