Calibração do cabo de soldagem

A resistência do cabo de soldagem pode ser medida usando-se a função de calibração de cabo integrada sem um cabo de medição adicional.

Para realizar uma calibração bem-sucedida, use uma bico de contato limpa/nova e certifique-se de que a superfície da peça de trabalho esteja limpa.

1.

Desconecte a pistola de soldagem do bocal de gás.

2.

Afaste o arame de enchimento restante da pistola de soldagem pressionando o botão de avanço do arame para trás (se necessário, corte o arame antes).

3.

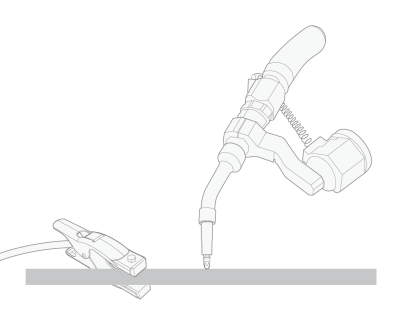

Posicione a pistola de soldagem em ângulo reto (90°) a aproximadamente 1 mm da peça de trabalho.

4.

Mova a pistola de soldagem de maneira que a bico de contato toque a peça de trabalho.

O contato entre a ponta de contato e a peça de trabalho deve ser suficiente. No entanto, a ponta de contato não deve ser pressionada com muita força contra a peça de trabalho.

5.

No AX Manager, vá para Configurações – Configurações do dispositivo e selecione Calibração do cabo e siga as instruções na tela.

6.

Verifique os valores medidos no AX Manager e repita a calibração, se necessário (se, por exemplo, a calibração falhou devido ao mau contato entre a bico de contato e a peça de trabalho).

7.

Depois da calibração, levante a pistola de soldagem da peça de trabalho, passe o fio por fora da bico de contato e recoloque o bico de gás.
