Instalação do arame (R500 WF EUR/EUR+)

Esta secção descreve como instalar o arame de enchimento no R500 Wire Feeder EUR/EUR+. Para obter as descrições das peças do alimentador de arame, consulte R500 Wire Feeder EUR/EUR+ e Mecanismo de avanço do arame.

Instale a tocha de soldagem no alimentador de arame antes de instalar o arame.

Ao trocar o arame, remova o arame de enchimento restante da tocha de soldagem e do mecanismo de avanço de arame.

Sempre verifique se os roldanas de alimentação são adequadas para o arame de enchimento (diâmetro e material). Consulte também Consumíveis do alimentador de arame.

1.

Solte o arame de enchimento e corte qualquer seção que esteja deformada para que a extremidade permaneça reta.

Se estiver usando uma bobina de arame, certifique-se de que o arame de enchimento não se desprenda da bobina enquanto estiver sendo liberado.

2.

Prepare a ponta do arame de enchimento deixando-a lisa.

Bordas afiadas na ponta do arame de enchimento podem danificar o conduíte.

3.

Guie o arame de enchimento pelo conduíte de arame entre o tambor de arame e o alimentador de arame.

4.

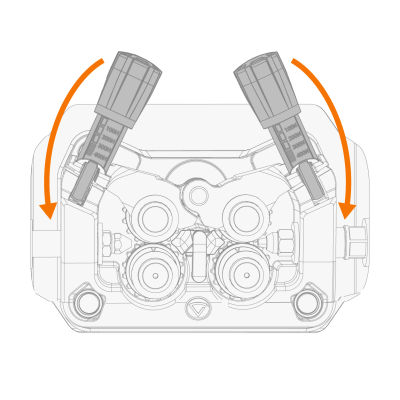

Solte as alavancas de pressão.

5.

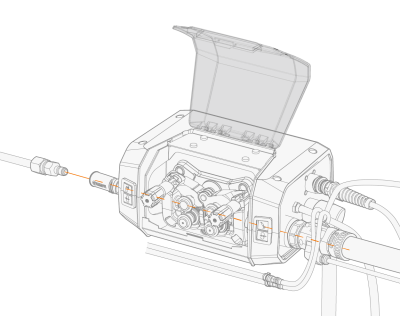

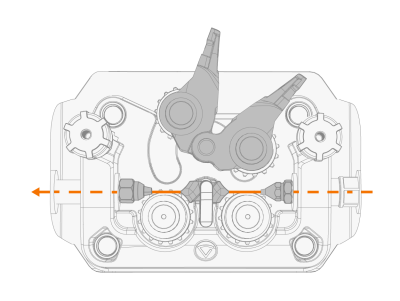

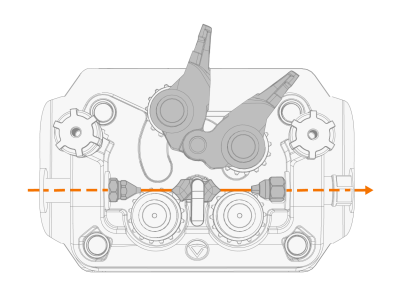

Guie o arame de enchimento pelo tubo-guia de entrada, tubo-guia intermediário e para o tubo-guia de saída, o qual avança o arame de enchimento para a tocha de soldagem.



6.

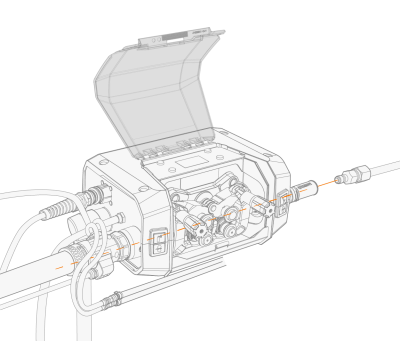

Empurre o arame de enchimento manualmente através do conector Euro.



7.

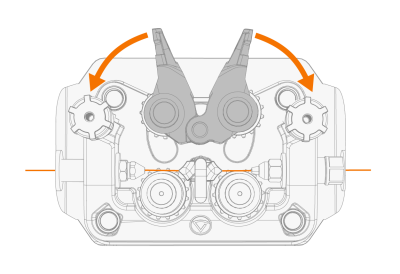

Feche os braços de travamento do rolete de pressão.

8.

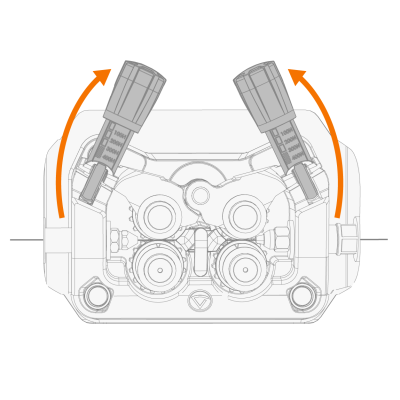

Feche as alças de pressão.

9.

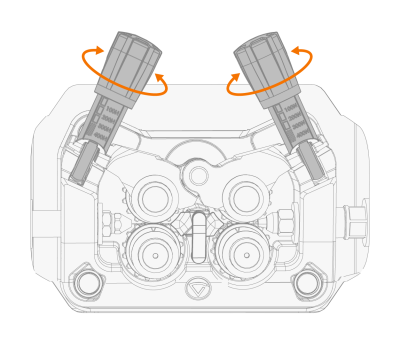

Ajuste a pressão das roldanas de alimentação com as rodas de ajuste. A pressão é a mesmo para ambos os pares de roldanas de alimentação.

A escala graduada na alavanca de pressão indica a pressão aplicada às roldanas de alimentação. Ajuste a pressão das roldanas de alimentação de acordo com a tabela abaixo.

Arame de enchimento	Perfil da roldana de alimentação	Diâmetro do arame de enchimento (mm)	Ajuste (x100N)
Fe/Ss sólido	Ranhura em V	0.8−1.0	1.5−2.0
		≥ 1.2	2.0−2.5
Metal e fluxado	Ranhura em V, serrilhada	≥ 1.2	1.0−2.0
Autoprotegido (sem gás)	Ranhura em V, serrilhada	≥ 1.6	2.0−3.0
Alumínio	Chanfro em U	1.0	0.5−1.0
		1.2	1.0−1.5
		1.4	1.5−2.0
		≥ 1.6	2.0−2.5



Pressão excessiva provoca achatamento do arame de enchimento e pode danificar arames revestidos ou tubulares. Isso também causa desgaste desnecessário às roldanas de alimentação e aumenta a carga na caixa de redução.

10.

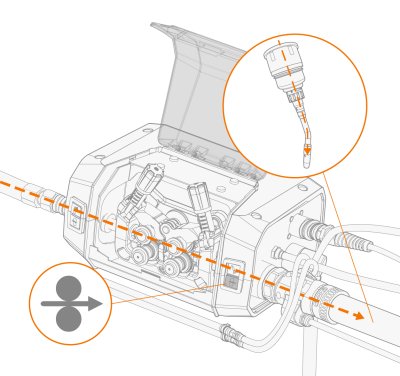

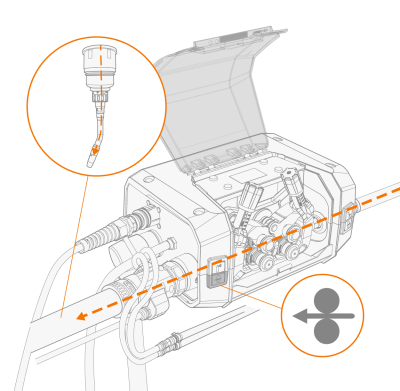

Pressione o botão de avanço do arame para inserir o arame de enchimento na tocha de soldagem. Pare quando o arame atingir a ponta de contato da tocha de soldagem.
