Instalação de tubos-guia do arame(R500 WF EUR/EUR+)

Esta seção descreve a instalação dos tubos-guia do arame. Para obter as descrições das peças do alimentador de arame, consulte Mecanismo de avanço do arame.

Selecione os tubos-guia do arame de acordo com as tabelas aqui: Consumíveis do alimentador de arame.

Ferramentas necessárias:

1.

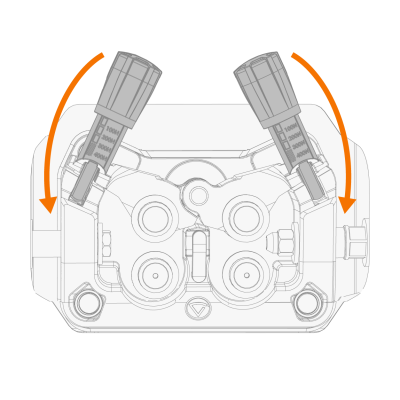

Solte a alavanca de pressão no mecanismo de avanço do arame.

2.

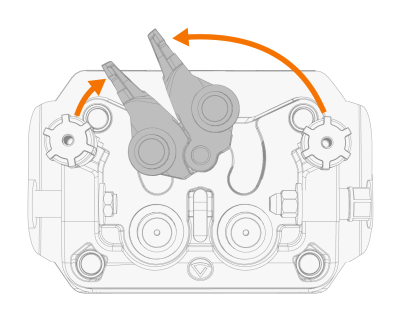

Abra os braços de travamento do rolete de pressão.

3.

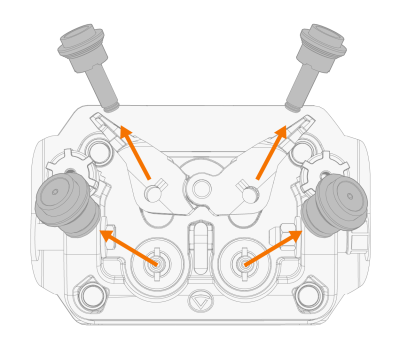

Apenas na primeira instalação: Solte os pinos de montagem do rolete de pressão e as tampas de montagem do rolete de tração.

4.

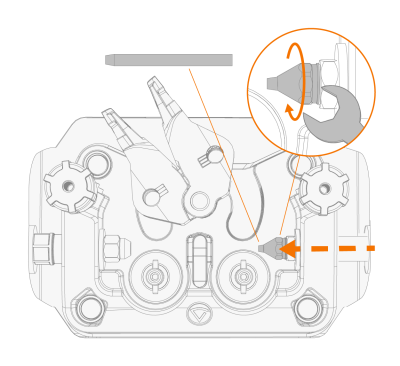

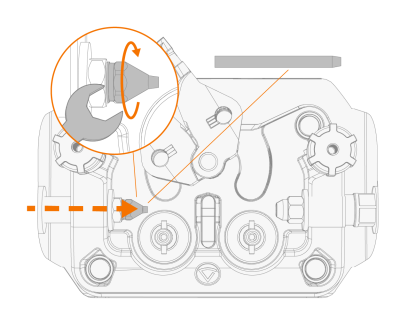

Insira o tubo-guia de entrada e aperte a ponta de travamento.

5.

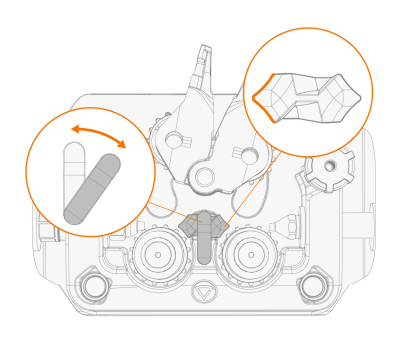

Vire o clipe de travamento de lado e insira o tubo-guia intermediário em seu slot. Verifique se a seta aponta para a direção de passagem do arame.

6.

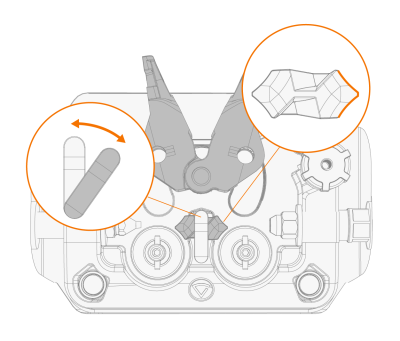

Gire o clipe de travamento novamente para travar o novo tubo-guia intermediário.

7.

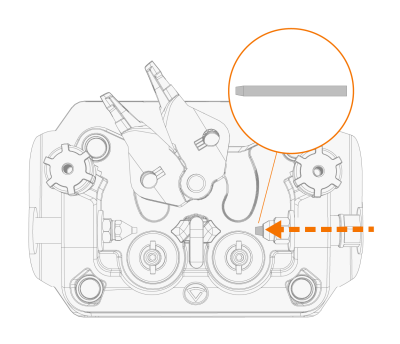

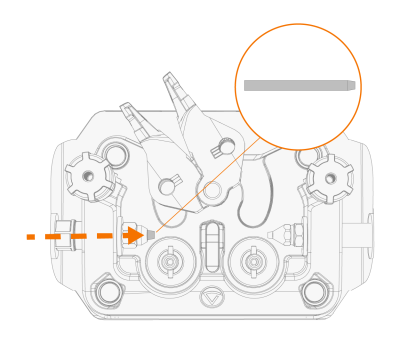

Empurre o tubo-guia de saída em seu lugar.
