Instalação do reservatório de gás

Manuseie os cilindros de gás com cuidado. Existe risco de ferimentos se o reservatório de gás ou sua válvula estiverem danificadas!

Sempre fixe o reservatório de gás adequadamente, na posição vertical, com um suporte especial na parede ou no carrinho do equipamento de soldagem. Mantenha sempre a válvula do reservatório de gás fechada quando não estiver soldando.

- Se uma unidade de transporte com uma bandeja para reservatório de gás for usada, instale o cilindro na unidade de transporte primeiro e depois faça as conexões. - Instale a pistola de soldagem no alimentador de arame antes de instalar e testar o reservatório de gás. - Não use todo o conteúdo do cilindro. - Sempre utilize um regulador e um medidor de fluxo testados e aprovados.

Entre em contato com seu revendedor local da Kemppi para escolher o gás e o equipamento.

1.

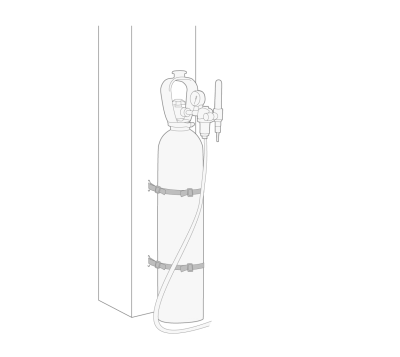

Prenda o reservatório de gás corretamente na posição vertical em, por exemplo, um suporte especial na parede.

2.

Caso ainda não esteja conectada, conecte a tocha de soldagem ao alimentador de arame.

3.

Conecte a mangueira de gás ao alimentador de arame.

Em uma configuração padrão, a mangueira de gás está incluída no pacote de cabos de interconexão (para obter mais informações, consulte Conexão de cabos ao R500 WF EUR/EUR+).

4.

Abra a válvula do reservatório de gás.

5.

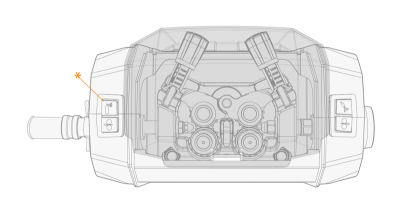

Pressione o botão de teste de gás no alimentador de arame ou na visualização Ferramentas do AX Manager para injetar gás no sistema.

O botão de teste de gás também pode ser usado para testar se o gás flui pelo sistema corretamente.

6.

Pressione o botão de teste de gás novamente para ajustar o fluxo. Use um medidor de fluxo externo e regulador para realizar as medições e os ajustes.
