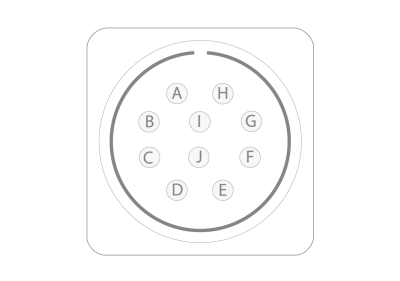

Conector periférico do alimentador de arame

Esta seção descreve a ordem e a finalidade dos pinos no conector periférico usado para conectar os produtos auxiliares da pistola de soldagem.

A. Motor (+)

>>  para uma pistola de apertar

B. Motor (-)

>>  para uma pistola de apertar

C. Alimentação elétrica (+24 V)

>>  para um sensor de colisão com LEDs indicadores de status

D. Entrada de avanço do arame

>>  para o botão de avanço do arame de uma pistola de soldagem

E. Entrado do sensor de colisão

>>  para um sensor de colisão (somente os suportes de pistola T1 e T2 possuem um sensor de colisão)

F. Saída do sensor de toque (+50...+200 V)

>>  para sensor de toque com bico de gás (certifique-se de que sua pistola seja compatível com sensores de toque com bico de gás)

G. Tacômetro (+5 V)

>>  para uma pistola de apertar

H. Aterramento da alimentação elétrica

>>  para o botão de avanço do arame de uma pistola de soldagem

>>  para um sensor de colisão

I. Tacômetro GND

>>  para uma pistola de apertar

J. Entrada de tacômetro

>>  para uma pistola de apertar.
