Cabo de interconexão do AX MIG Welder

Os cabos de interconexão do AX MIG Welder são fornecidos em vários comprimentos e configurações diferentes para se adequarem à configuração de seu equipamento.

Para instalar os cabos, consulte Conexão de cabos à fonte de alimentação e ao RCM e Conexão de cabos ao alimentador de arame (R500).

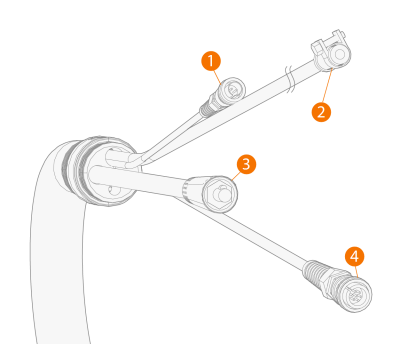

Extremidade da fonte de alimentação do cabo de interconexão

1.

Cabo de detecção de tensão (necessário para os processos WiseThin+ e WiseRoot+)

2.

Mangueira do gás de proteção

3.

Cabo de corrente de soldagem

4.

Cabo de controle do alimentador de arame.

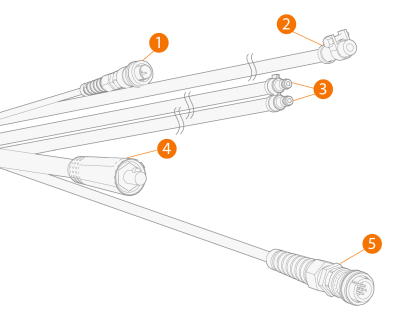

Extremidade da fonte de alimentação do cabo de interconexão – arrefecimento a água

1.

Cabo de detecção de tensão (necessário para os processos WiseThin+ e WiseRoot+)

2.

Mangueira do gás de proteção

3.

Mangueiras de líquido arrefecedor (entrada/saída)

4.

Cabo de corrente de soldagem

5.

Cabo de controle do alimentador de arame.

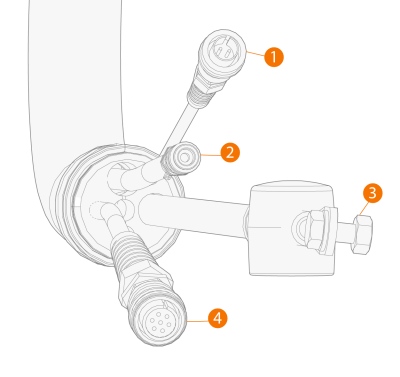

Extremidade do alimentador de arame do cabo de interconexão

1.

Cabo de detecção de tensão (necessário para os processos WiseThin+ e WiseRoot+)

2.

Mangueira do gás de proteção

3.

Cabo de corrente de soldagem

4.

Cabo de controle do alimentador de arame.

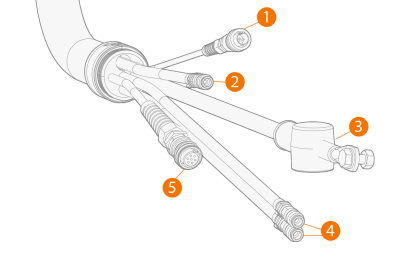

Extremidade do alimentador de arame do cabo de interconexão – arrefecimento a água



1.

Cabo de detecção de tensão (necessário para os processos WiseThin+ e WiseRoot+)

2.

Mangueira do gás de proteção

3.

Cabo de corrente de soldagem

4.

Mangueiras de líquido arrefecedor (entrada/saída)

5.

Cabo de controle do alimentador de arame.
