Impostazioni fieldbus

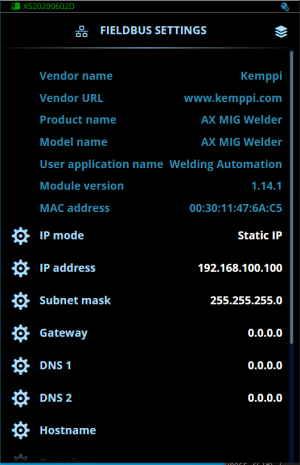

Per accedere alle impostazioni del fieldbus, utilizzare il menu della schermata Impostazioni in AX Manager. Le tabelle seguenti elencano i parametri di impostazione per ogni fieldbus supportato. La schermata delle impostazioni del fieldbus varia in base al modulo fieldbus utilizzato.
_300x465.png)
Modifica delle impostazioni del fieldbus
| 1. | Selezionare il parametro delle impostazioni per la regolazione. |
| 2. | Selezionare il valore delle impostazioni. |
>> In base al parametro delle impostazioni da regolare, vedere anche la tabella delle impostazioni del fieldbus sottostante per maggiori dettagli.
| 3. | Confermare il nuovo valore/selezionare e chiudere la schermata di regolazione selezionando "Salva". |
Impostazioni fieldbus
Modbus TCPQuesta tabella elenca le impostazioni del fieldbus Modbus TCP.
| Parametro | Valore | Descrizione |
|---|---|---|
| Informazioni di identificazione | ||
| Nome fornitore | Kemppi | Identificativo del fornitore assegnato a Kemppi. |
| Codice prodotto | Codice di ordinazione del modulo fieldbus. | |
| URL fornitore | www.kemppi.com | Indirizzo URL del fornitore. |
| Nome prodotto | AX MIG Welder | Nome del sistema di saldatura. |
| Nome modello | AX MIG Welder | Nome del sistema di saldatura. |
| Nome applicazione utente | Automazione della saldatura | Descrizione dell'applicazione. |
| Versione modulo | Esempio: 1.23.4 | Versione software del modulo fieldbus. |
| Indirizzo MAC | Esempio: AA:BB:CC:DD:EE:FF | Identificativo univoco dell'indirizzo della porta Ethernet del modulo fieldbus. |
| Parametri di configurazione | ||
| Modalità IP | IP statico Client |
IP statico: I valori dei parametri dell'indirizzo IP devono essere immessi manualmente. Client: I valori dei parametri dell'indirizzo IP provengono dal server DHCP. |
| Indirizzo IP | Indirizzo IPv4 specifico del cliente per il modulo fieldbus. |
|
| Subnet mask [Maschera subnet] | Maschera subnet per il modulo fieldbus. | |
| Gateway | Indirizzo IPv4 del gateway (se utilizzato). Questo campo può essere vuoto. | |
| DNS 1 | Indirizzo IPv4 del server DNS primario. Questo campo può essere vuoto. | |
| DNS 2 | Indirizzo IPv4 del server DNS secondario. Questo campo può essere vuoto. | |
| Nome host | Nome host limitato a 64 caratteri. Questo campo può essere vuoto. | |
| Dominio | Nome dominio limitato a 48 caratteri. Questo campo può essere vuoto. | |
| Modalità comm 1 | Automatica 10 MBit Half Duplex 10 MBit Full Duplex 100 MBit Half Duplex 100 MBit Full Duplex |
Velocità Ethernet/duplex per la porta 1. Nella modalità automatica, il modulo fieldbus sceglie automaticamente la modalità corretta. |
| Modalità comm 2 | Automatica 10 MBit Half Duplex 10 MBit Full Duplex 100 MBit Half Duplex 100 MBit Full Duplex |
Velocità Ethernet/duplex per la porta 2. Nella modalità automatica, il modulo fieldbus sceglie automaticamente la modalità corretta. |
| Timeout connessione | 1 ... 65535 s 0 = Disattivato |
Tempo in secondi durante il quale una connessione Modbus può essere aperta senza una funzione (lettura o scrittura) prima che il modulo chiuda la connessione. |
| Timeout attivo processo | 1 ... 65535 ms 0 = Disattivato |
Tempo in millisecondi durante il quale il modulo fieldbus rimane attivo dopo la ricezione dell'ultimo messaggio Modbus. Se la connessione Modbus viene persa durante la saldatura, l'attrezzatura interrompe la saldatura quando lo stato del modulo passa da attivo a inattivo. |
Questa tabella elenca le impostazioni del fieldbus Ethernet/IP.
| Parametro | Valore | Descrizione |
|---|---|---|
| Informazioni di identificazione | ||
| ID fornitore ODVA | 0x057B | Identificativo del fornitore assegnato a Kemppi da ODVA. |
| Tipo dispositivo ODVA | 0x0064 | Indicazione del tipo generale del sistema di saldatura. |
| Codice prodotto | 3 | Codice con cui il robot identifica il sistema di saldatura. |
| Numero di serie | Esempio: 750012345 | Numero di serie del generatore di saldatura. |
| Nome prodotto | AX MIG Welder | Nome del sistema di saldatura. |
| Versione modulo | Esempio: 1.23.4 | Versione software del modulo fieldbus. |
| Indirizzo MAC | Esempio: AA:BB:CC:DD:EE:FF | Identificativo univoco dell'indirizzo della porta Ethernet del modulo fieldbus. |
| Parametri di configurazione | ||
| Configurazione indirizzo IP | Client/IP statico | Client: I valori dei parametri dell'indirizzo IP provengono dal server DHCP. IP statico: I valori dei parametri dell'indirizzo IP devono essere immessi manualmente. |
| Indirizzo IP | Indirizzo IPv4 specifico del cliente per il modulo fieldbus. |
|
| Subnet mask [Maschera subnet] | Maschera subnet per il modulo fieldbus. | |
| Gateway | Indirizzo IPv4 del gateway (se utilizzato). Questo campo può essere vuoto. | |
| DNS 1 | Indirizzo IPv4 del server DNS primario. Questo campo può essere vuoto. | |
| DNS 2 | Indirizzo IPv4 del server DNS secondario. Questo campo può essere vuoto. | |
| Nome host | Nome host limitato a 64 caratteri. Questo campo può essere vuoto. | |
| Dominio | Nome dominio limitato a 48 caratteri. Questo campo può essere vuoto. | |
| Modalità comm 1 | Automatica 10 MBit Half Duplex 10 MBit Full Duplex 100 MBit Half Duplex 100 MBit Full Duplex |
Velocità Ethernet/duplex per la porta 1. Nella modalità automatica, il modulo fieldbus sceglie automaticamente la modalità corretta. |
| Modalità comm 2 | Automatica 10 MBit Half Duplex 10 MBit Full Duplex 100 MBit Half Duplex 100 MBit Full Duplex |
Velocità Ethernet/duplex per la porta 2. Nella modalità automatica, il modulo fieldbus sceglie automaticamente la modalità corretta. |
Questa tabella elenca le impostazioni del fieldbus Profibus.
| Parametro | Valore | Descrizione |
|---|---|---|
| Informazioni di identificazione | ||
| Fabbricante | 0x0368 | Identificativo del fornitore assegnato a Kemppi da PNO (PROFIBUS Nutzerorganisation). |
| Numero identificativo PNO | 0x11BF | Numero di identificazione specifico del produttore. |
| ID ordine | Codice di ordinazione del modulo fieldbus. | |
| Numero di serie | Esempio: PSNK0012345 | Numero di serie del generatore di saldatura. |
| Versione hardware | Esempio: 1 | Versione hardware del modulo fieldbus. |
| Versione modulo | Esempio: 1.23.4 | Versione software del modulo fieldbus. |
| Parametri di configurazione | ||
| Indirizzo nodo | 0...125 126 = Modalità SSA |
Indirizzo di nodo del modulo fieldbus. Nella modalità SSA l'indirizzo del nodo viene definito automaticamente. |
Questa tabella elenca le impostazioni del fieldbus DeviceNet.
| Parametro | Valore | Descrizione |
|---|---|---|
| Informazioni di identificazione | ||
| ID fornitore ODVA | 1403 | Identificativo del fornitore assegnato a Kemppi da ODVA. |
| Tipo dispositivo ODVA | 100 | Identificatore del tipo del sistema di saldatura. |
| Codice prodotto | 3 | Codice con cui il robot identifica il sistema di saldatura. |
| Numero di serie | Esempio: 750012345 | Numero di serie del generatore di saldatura. |
| Versione modulo | Esempio: 1.23.4 | Versione software del modulo fieldbus. |
| Nome prodotto | AX MIG Welder | Nome del sistema di saldatura. |
| Parametri di configurazione | ||
| Indirizzo nodo | 0...63 | Indirizzo di nodo del modulo fieldbus. |
| Velocità di trasmissione in baud | 125 kbps 250 kbps 500 kbps Auto |
Velocità con cui le informazioni vengono trasferite in un canale di comunicazione. |
Questa tabella elenca le impostazioni del fieldbus EtherCAT.
| Parametro | Valore | Descrizione |
|---|---|---|
| Informazioni di identificazione | ||
| ID fornitore ETG | 0x00FE0001 | Identificativo del fornitore assegnato a Kemppi da ETG (EtherCAT Technology Group). |
| Tipo dispositivo | 0x00000000 | Identificatore del tipo del sistema di saldatura. |
| Codice prodotto | 0x000003<modalità interfaccia fieldbus in esadecimale> | Codice con cui il robot identifica il sistema di saldatura. Ad esempio, con la modalità interfaccia fieldbus 20 il codice prodotto è 0x00000314. |
| Numero di serie | Esempio: 750012345 | Numero di serie del generatore di saldatura. |
| Nome dispositivo | AX MIG Welder | Nome del sistema di saldatura. |
| Versione hardware | Esempio: 1 | Versione hardware del sistema di saldatura. |
| Versione modulo | Esempio: 1.23.4 | Versione software del modulo fieldbus. |
| Parametri di configurazione | ||
| ID dispositivo | 1...65535 | Indirizzo del nodo del modulo fieldbus. |
Questa tabella elenca le impostazioni del fieldbus Profinet.
| Parametro | Valore | Descrizione |
|---|---|---|
| Informazioni di identificazione | ||
| ID dispositivo | 0x0003 | Codice con cui il robot identifica il sistema di saldatura. |
| ID fornitore PNO | 0x0368 | Identificativo del fornitore assegnato per Kemppi. |
| Tipo stazione | AX MIG Welder | Nome del sistema di saldatura. |
| ID ordine | Codice di ordinazione del modulo fieldbus. | |
| Numero di serie | Esempio: PSNK0012345 | Numero di serie del generatore di saldatura. |
| Versione hardware | Esempio: 1 | Versione hardware del sistema di saldatura. |
| Versione modulo | Esempio: 1.23.4 | Versione software del modulo fieldbus. |
| Indirizzo MAC porta 1/porta 2 | Esempio: AA:BB:CC:DD:EE:FF | Identificativo univoco dell'indirizzo delle porte Ethernet 1 e 2 del modulo fieldbus. |
