Montaggio di R500 WF EUR/EUR+ sul braccio del robot

Per montare il trainafilo sul braccio robotico, utilizzare una staffa di montaggio in due parti. Sono disponibili staffe di montaggio per i robot di saldatura più comunemente usati. Per un elenco completo delle staffe disponibili, fare riferimento al catalogo prodotti all'indirizzo Kemppi.com.

1.

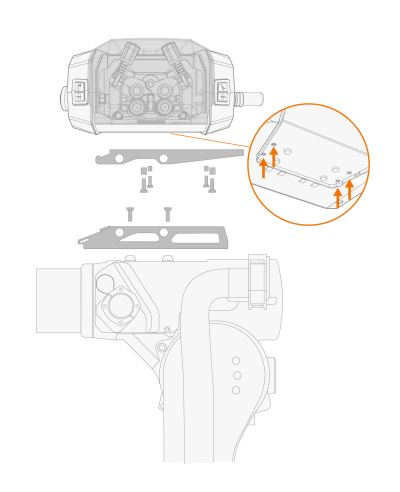

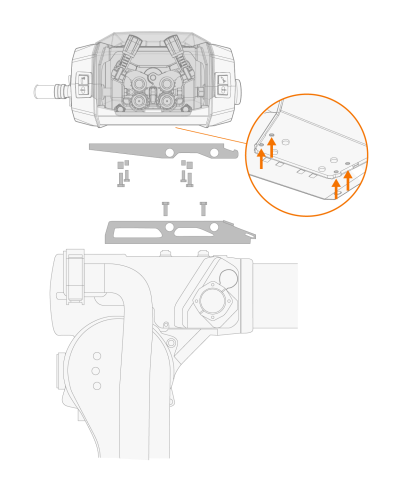

Fissare la parte superiore della staffa alla parte inferiore del trainafilo con i bulloni.

Utilizzare le boccole isolanti con i bulloni.

2.

Fissare la parte inferiore della staffa al braccio robotico con i bulloni.



3.

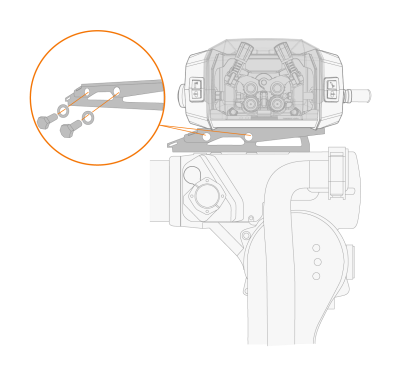

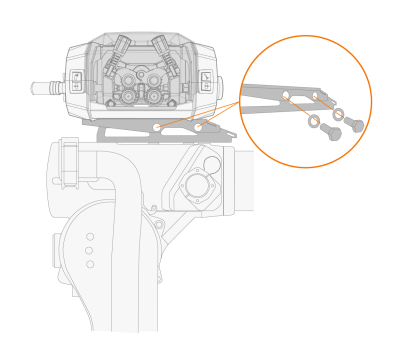

Posizionare la parte superiore della staffa sulla parte inferiore e fissarla con i bulloni.
