Installazione di schede aggiuntive (opzionale)
Le schede aggiuntive vengono utilizzate per collegare al sistema un dispositivo esterno, come una stazione di pulizia delle torce o un robot che non dispone di connettività fieldbus.
|
Il cablaggio delle schede aggiuntive è specifico del cliente e di conseguenza questa sezione ne fornisce solo esempi. |
|
|
Le schede aggiuntive richiedono un'alimentazione a 24 V separata che non viene fornita con l'apparecchiatura AX MIG Welder. |
|
Spegnere l'alimentazione prima di installare le schede aggiuntive. |
Per istruzioni sulla rimozione e il fissaggio del coperchio superiore RCM, vedere Rimozione e fissaggio del coperchio superiore di RCM.
Utensili necessari
|
1.
|

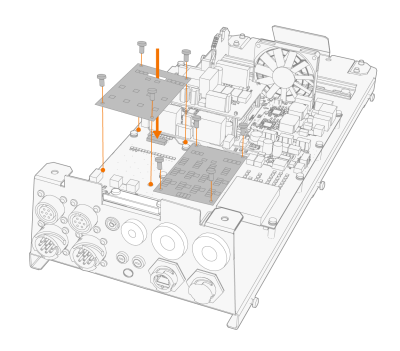

Installare la scheda aggiuntiva in modo che la scanalatura sulla scheda sia allineata con la linguetta sullo slot della scheda. |
|
|
Mantenere la scheda aggiuntiva diritta/orizzontale durante l'installazione. |
|
2.
|
Fissare la scheda aggiuntiva alla scheda principale con quattro viti (M2,5 x 12). |
