Connettore del cavo di controllo della torcia di saldatura push-pull

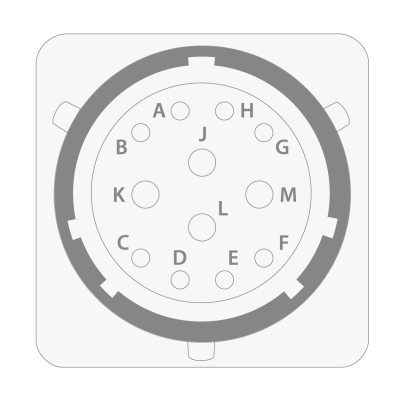

Questa sezione descrive l'ordine e lo scopo dei pin del connettore del cavo di controllo della torcia di saldatura push-pull utilizzato con torce di saldatura push-pull di terzi.

Pin	Segnale	Descrizione
A	Ingresso canale A dell'encoder	Ingresso per il canale A dell'encoder.
B	Ingresso canale B dell'encoder	Ingresso per il canale B dell'encoder.
C	Sensore di Hall / encoder uscita 5 V	Uscita 5 V per sensori Hall e l'encoder.
D	Ingresso sensore Hall 1	Ingresso per il sensore Hall dell’avvolgimento motore 1.
E	Ingresso sensore Hall 2	Ingresso per il sensore Hall dell’avvolgimento motore 2.
F	Ingresso sensore Hall 3	Ingresso per il sensore Hall dell’avvolgimento motore 3.
G	Uscita positiva di sincronizzazione analogica	Uscita di tensione analogica differenziale per unità di controllo della torcia di saldatura push-pull di terze parti.
H	Uscita negativa di sincronizzazione analogica	Uscita di tensione analogica differenziale per unità di controllo della torcia di saldatura push-pull di terze parti.
J	Avvolgimento motore 1	Uscita per l'avvolgimento motore 1.
K	Avvolgimento motore 2	Uscita per l'avvolgimento del motore 2.
L	Avvolgimento del motore 3	Uscita per l'avvolgimento del motore 3.
M	Sensore di Hall / encoder GND	Massa per sensori di Hall push-pull / encoder.
