Connettore periferico del trainafilo

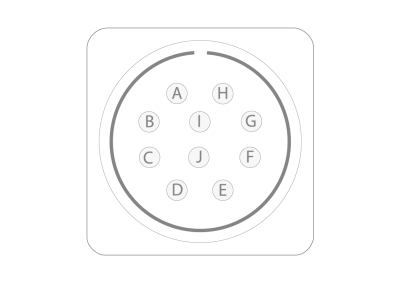

Questa sezione descrive l'ordine e lo scopo dei pin nel connettore periferico utilizzato per collegare i prodotti ausiliari della torcia per saldatura.

A. Motore (+)

>>  per una torcia push-pull

B. Motore (-)

>>  per una torcia push-pull

C. Alimentazione (+24 V)

>>  per un sensore di collisione con indicatori di stato a LED

D. Ingresso avanzamento intermittente filo

>>  per il pulsante di avanzamento intermittente del filo della torcia per saldatura

E. Ingresso sensore di collisione

>>  per un sensore di collisione (solo i montaggi della torcia T1 e T2 dispongono di un sensore di collisione)

F. Uscita sensore di contatto (+50 ... +200 V)

>>  Per il rilevamento del tocco con ugello del gas (assicurarsi che la torcia supporti il rilevamento del tocco con l'ugello del gas)

G. Tachimetro (+5 V)

>>  per una torcia push-pull

H. GND alimentazione

>>  per il pulsante di avanzamento intermittente del filo della torcia per saldatura

>>  per un sensore di collisione

I. Tachimetro GND

>>  per una torcia push-pull

J. Ingresso tachimetro

>>  per una torcia push-pull.
